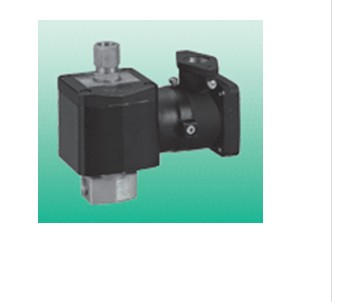

描述喜开理直动式 3 通阀效果

描述喜开理直动式 3 通阀效果

3CV-220 E1 06 L AC220

• 3通阀2位单电控 06 Rc1/8

电线连接

无符号 小型端子箱 ●

L 小型端子箱(带指示灯) ●

电压

DC24 DC24V ●

AC220 AC220V ●

通用规格

较使用压力 MPa 0.01

耐压力 MPa 1.0

环境温度 ℃ -5～50(不得冻结)

手动装置 锁定、无锁定型

切换位置分类

E1 2位单电控

配管口径

气口 A·B口

注2：使用时请不要溅上水滴或油等。

项目 内　容

3CV-220 Series

●适用缸径：φ6～φ20

先导排气方法 分别排气型

供油 注1 不要

防护等级 注2 防尘

使用环境 不得在腐蚀性气体中使用

注1：供油时，请使用透平油1种ISO VG32过量供油或间歇供油会导致工作不稳定。

●特点：适合鼓风的直动式3通阀。

单体阀

符号 内　容

阀的种类和操作方式 直动式提升阀

使用流体 压缩空气

较高使用压力 MPa 0.7

描述喜开理直动式 3 通阀效果
