2 压力板
EV-...-DP
防止膜片受到外部损害 1 / 5.4-8
3 快插接头
QS
用于连接具有标准外径的气管 快插接头
1 脚架安装件
HBEV
用于水平夹紧方向 – 1 / 5.4-8

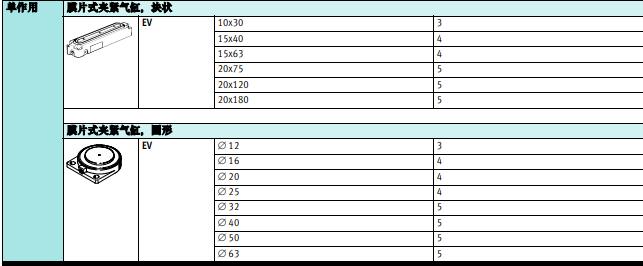

夹紧区域尺寸 10x30 15x40 15x63 20x75 20x120 20x180
气接口 M3
工作介质 过滤压缩空气，润滑或未润滑
结构特点 膜片式夹紧气缸
缓冲形式 无
位置感测 无
安装位置 任意等效缸径 ∅ 20 28 35 44 55 68
气接口 M3 M5
工作介质 过滤压缩空气，润滑或未润滑
结构特点 膜片式夹紧气缸

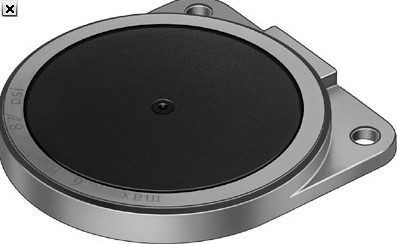

夹紧区域直径 ∅ 12 16 20 25 32 40 50 63
缓冲形式 无
位置感测 无
安装型式 通过通孔
通过附件
安装位置 任意
主要技术参数 – 膜片式夹紧气缸，圆形安装型式 通过通孔
