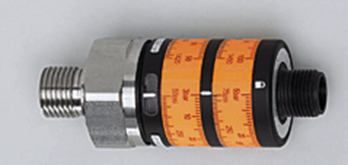

爱福门压力变送器技术样本PT5415
性能
检测工业应用的系统压力
较高的抗冲击和振动能力
的重复性和线性误差
高于 6 千万次压力周期的使用寿命
适合在空间受限情况下安装的耐用不锈钢紧凑外壳
应用
应用 用于工业应用
介质 液体和气体介质
介质温度 [°C] -40...90
抗压强度 [bar] 15
注意抗压强度 静态
爆破压力小值 [bar] 200
耐真空 [mbar] -1000
压力 相对压力
机械技术数据
原材料 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI
系统接口 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封 FKM (符合DIN 3869标准)
已集成限制器元件 否
材料(潮湿部件) 1.4542 (17-4 PH / 630)
开关动作寿命 6千万; (在额定压力的1.2倍)
拧紧扭矩 [Nm] 25...35; (TJ的拧紧扭矩; 取决于润滑、密封及压力等级)
工作电压 [V] 8.5...36 DC
绝缘电阻小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
总的输入/输出
输入和输出总数 模拟输出数量: 1
反应时间
阶跃函数响应时间 模拟输出 [ms] 1
环境温度 [°C] -40...90
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 69K
输出
输出数量 1
输出信号 模拟信号
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载较大值 [Ω] 720; (Ub = 24 V; (Ub - 8,5 V) / 21,5 mA)
短路保护 有
过载保护 有
测量/设定范围
测量范围 [bar] 0...6
