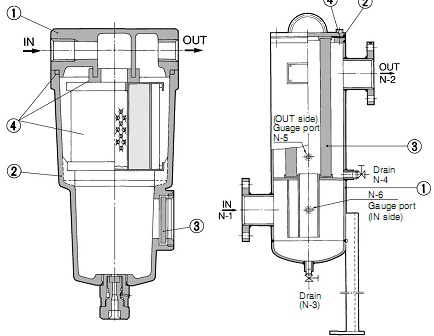

左图是SMC主管路过滤器的结构原理图。

4）使用自动排水器时，排水管外径使用10mm、长度应小于5m。若空压机功率小于3.7kW，必须使用常闭型自动排水器。若使用常开型自动排水器，有可能不能停止向外排气。

5）主管路过滤器上可带滤芯阻塞指示器。当过滤器两端压降大于0.1MPa时，红色指示器完全露出，此时应更换滤芯。

SMC AF过滤器技术参数

系列 AFF2B AFF4B AFF8B AFF11B AFF22B AFF37B AFF75A AFF125A AFF150A AFF220A

额定流量

L/min（ANR） 300 750 1500 2200 3500 6000 12000 22000 28000 42000

过滤精度 3μm（95%去除）

环境和

介质温度 5~60℃

4、SMC AFF主管路过滤器注意事项

1）过滤器要用于压力没有脉动的场合。

2）用压差表测定过滤器两端压降，当压降大于0.1MPa时，应更换过滤元件。

3）应垂直安装。从观察窗能看见液面时，应打开手动排水阀放水。

◇额定流量是指进口压力位0.7MPa，在进出口的压力降为规定数值时通过过滤器的流量。

◇过滤器精度是指通过滤芯的较大颗粒直径。也有定义为除去固态颗粒大小的水平。

◇过滤器内带自动排水器时，AFFAFF2B~22B系列有常开型和常闭型；AFF37B~220A只有常开型。

3、SMC AFF主管路过滤器选用方法

应根据通过主管路过滤器的较大流量不得过其额定流量，来选择主管路过滤器的规格，并检查其他技术参数也要满足使用要求。若通过流量过大，则通过滤芯的流速过大，会将凝聚在滤芯上的液体吹散，流向二次侧，反而造成下游的污染。

滤芯寿命 2年（A型为1年）或当压力降过0.1MPa时，应更换滤芯

使用压

力范围 带自动排水器：0.15~1.0Mpa；不带自动排水器：0.05~1.0Mpa

压缩空气从IN口进入，经过AFF主管路过滤器滤芯过滤后分离掉其中的油、水和固态污染物（分离出来的这些杂志流入过滤器的下部，由自动排水器排出），出口便得到较为干净的气体。

SMC AFF的过滤面积比AF过滤器的大10倍 配管2in以下的过滤器滤芯还带有金属骨架，股过滤器使用寿命长，

法兰连接的过滤器的上盖可直接固定滤芯，股滤芯更换容易。
