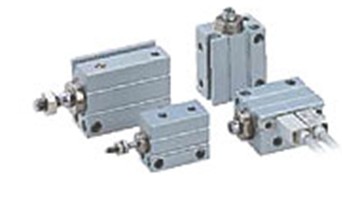

SMC小型自由安装型气缸产品简介
比CU全长缩短64%、容积减少70％的省空间型气缸。
注）如果特别需要高速运转，
负载率必须进一步降。 （在图中，它是可能的
选择0.4,0.3,0.2或更的负载率。）
w确定工作压力。
通常，将调节器设置为源气压的85％。 （在里面
图表，可能在0.2 MPa和0.8 MPa之间选择。）
e确定使用气缸力的方向。
数据2：耗气量和所需空气量（1902页）
考虑到行程末端的影响。
可能需要考虑下面指出的方面
考虑，取决于气缸的操作方式。
获得气缸的空气消耗量及其消耗量
所需风量。
获得缸筒的孔。 →请参阅
延伸侧→参见图（1）。
退回侧→参见图（2）。
注）如果相同的载荷同时用于推动和拉动a
水平操作，将方向设置为缩回侧
数据3：理论输出表（1903页）
・带磁性开关（CDUJ系列：CDUJ）。
型号 系列 动作方式 缸筒内径（mm）
标准型 CUJ 单杆双作用 4，6，8，10，12，16，20
标准型 CUJ 单作用（伸出） 4，6，8，10，12，16，20
4有关气缸型号以外的详细技术数据
选择，请参阅1897至1904页。
数据1：孔径选择（1898页）
数据4：冷凝（1904页）
