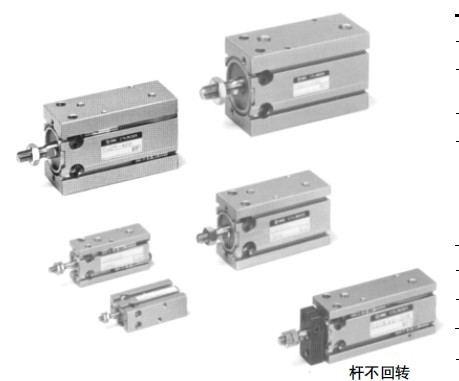

日本SMC自由安装型气缸，产品
可多面直接安装的省空间型气缸。
・带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。
长行程标准型 CU 单杆双作用 6，10，16，20，25，32
w使用行程较长的气缸时，如果有屈曲
力作用在活塞杆或缸筒上，验证
表格中风或操作压力是否在a
安全范围。
获取选择压缩机的空气消耗量并进行计算
运行成本和必要的（图表（21），（22））
用于选择压缩机和计算运行成本和
选择所需的空气量（图（23））
空气过滤器或调节器等设备，或管道的尺寸
上游
型号 系列 动作方式 缸筒内径（mm）
标准型 CU 单杆双作用 6，10，16，20，25，32
杆不回转型 CUK 单作用（伸・缩） 6，10，16，20，25，32
杆不回转型 CUKW 双杆双作用 6，10，16，20，25，32
长行程
杆不回转型 CUK 单杆双作用 6，10，16，20，25，32
带气缓冲 CU-A 单杆双作用 20，25，32
真空用 ZCUK 单杆双作用 10，16，20，25，32
•如果对活塞杆施加横向载荷：
在图（11）至（19）中验证横向负载是否在a
允许范围。
标准型 CU 单作用（伸・缩） 6，10，16，20，25，32
标准型 CUW 双杆双作用 6，10，16，20，25，32
杆不回转型 CUK 单杆双作用 6，10，16，20，25，32
