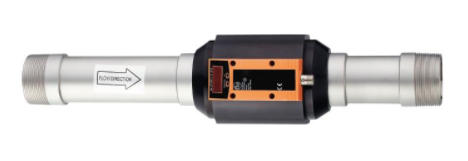

德国：IFM压缩空气流量计：SD2000

德国：IFM压缩空气流量计：SD2000

产品资料：

测量流量、消耗和介质温度

高灵敏度、高重复性和高测量动态性

用于对工业用压缩空气进行检测

带有开关输出、模拟输出和脉冲输出

清晰可见的 4 位 LED 显示

应用 用于工业应用

介质 压缩空气

Note on media

空气质量 ISO 8573-1

等级 141

等级 344

介质温度 [°C] 0...60

抗压强度 [bar] 16

电气数据

工作电压 [V] 18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA] < 110

防护等级 III

反相保护 有

开机延迟时间 [s] 1

总的输入/输出

输入和输出总数 数字输出数量: 2; 模拟输出数量: 1

输出

输出数量 2

输出信号 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)

电气设计 PNP

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降较大值 [V] 2

开关量输出DC的持续电流负载 [mA] 250; (每个输出)

模拟输出数量 1

模拟电流输出 [mA] 4...20; (可调整量程)

负载较大值 [Ω] 500

脉冲输出 流量计

短路保护 有

短路保护类型 脉冲

过载保护 有

测量/设定范围

测量范围

脉冲长度 [s] ≥ 0,021 / ≤ 2

温度监控

测量范围 [°C] 0...60

显示范围 [°C] -12...72

精度/偏差

流量监控

重复精度 [測量值的百分比] ± 1,5

度(在测量范围) ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等级 141 / ; 等级 344; 条件: 安装符合DIN ISO 2533标准; 安装在管道: DN50)

温度监控

度 [K] ± 2; (在流量测量范围极限内的介质流量)

反应时间

流量监控

反应时间 [s] 0.1; (dAP = 0)

用于开关量输出的阻尼dAP步骤 [s] 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

软件/编程

参数设定 流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9 CDV

IO-Link Device ID 270 d / 00 01 0E h

外形 无轮廓

SIO模式 有

必需的mater port type A

模拟过程数据 3

二位输出过程数据 2

处理周期小值 [ms] 4.1

工作条件

环境温度 [°C] 0...60

存储温度 [°C] -20...85

允许较大的相对空气湿度 [%] 90

外壳防护等级 IP 65

德国：IFM压缩空气流量计：SD2000
