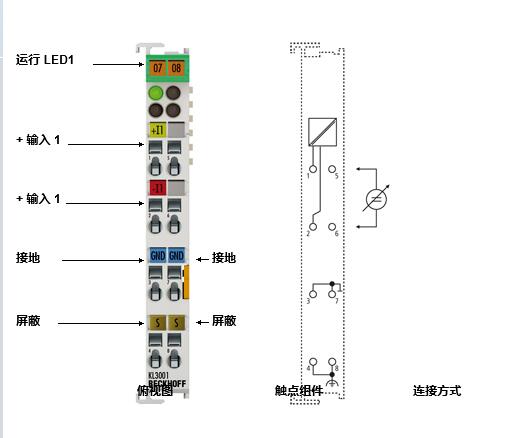

KL3001, KL3002 | 1/ 2 通道模拟量输入端子模块， -10…+10 V

KL3001 和 KL3002 模拟量输入端子模块用于处理 -10 到 +10 V 范围内的信号。电压被数字化后的分辨率为 12 位，并在电隔离的状态下被传送到上一级自动化设备。总线端子模块的输入通道有差分输入，并具有一个公共的内部接地电位端。KL3001 是带差分输入的单通道型端子模块，具有分级和电气隔离的特点。而 KL3002 型端子模块则有 2 个通道。总线耦合器的数据交换通过 LED 指示。

技术参数 KL3001 | KS3001 KL3002 | KS3002

输入点数 1 2

电源 通过 K-bus 供电

信号电压 -10…+10 V

内部电阻 > 200 kΩ

共模电压 UCM 较大 35 V

分辨率 12 位（对于 0…10 V 范围：分辨率为 11 位）

转换时间 ~ 1 ms ~ 2 ms

测量误差 < ±0.3 % （满量程）

电气隔离 500 Vrms（K-bus/信号电压）

K-bus 电流消耗 typ. 65 mA

过程映像中的位宽 输入：1 x 16 位数据（1 x 8 位控制/状态可选） 输入：2 x 16 位数据（2 x 8 位控制/状态可选）

组态 无地址或组态设置

重量 约 70 g

工作/储藏温度 0…+55 °C/-25…+85 °C

相对湿度 95 %，无冷凝

抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27/29 标准

抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2 /EN 61000-6-4 标准

防护等级/安装位置 IP 20/可变

可插拔接线 适用于所有 KSxxxx 总线端子模块

专用端子模块

KL3002-0010 西门子 S5 格式

KL3002-0011 快速 μP，扫描时间约 0.5 ms

KL3002-0050 西门子 S7 格式
