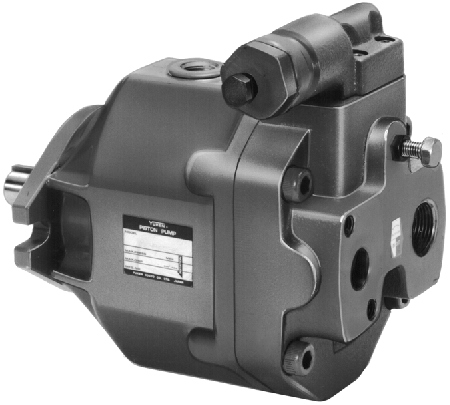

油研柱塞泵技术数据，DSG-03-3C4-A100-70

油研柱塞泵技术数据，DSG-03-3C4-A100-70

使用相当于ISO VG-32的清洁石油基础油

尽可能采用灵活的联轴器，并且

避免任何弯曲或推力的压力。

大允许偏差小于0.1 mm

TIR和 大允许误差小于

0.2。

泵吸入口允许的吸入压力

必须注意保持操作油的控制过度污染，否则会导致故障并缩短装置的使用寿命。请保持NAS级9内的污染程度。

吸入口必须配备至少100μm（150目）储液器型过滤器，并且返回管路必须具有10μm以下的线路过滤器。

安装泵时，应该是填充口

向上定位。

当使用钢管作为吸入口或排出口时，

从管道到泵的过大负荷产生

噪音过大。

每当担心过载时，请使用

橡胶软管。

如果泵安装在油位以上，则

在-16.7和+50 kPa之间。如果速度是

过1800转/分钟，调节压力0至+50千帕。

对于吸入口的管道，请使用相同的管道

diametre作为要使用的管道法兰的直径。

确保泵吸入口的高度为

离水库油位一米远。

或46.建议的粘度范围为20至

400平方毫米

/ s和温度范围为0到60°C，

两者都必须满足使用

以上液压油。

应设置吸入管道和吸入管路过滤器

于泵的位置，以防止空气进入

吸气管。

流量范围宽，从16.3 cm3不等

/ rev至180.7 cm3

/转。

支持广泛的应用作为中高负载容量泵。

作为标准特征采用的直通驱动系统允许连接具有与驱动泵相同容量的泵

在从动侧，增加 大流量范围。 任何符合标准的泵都可以使用

驱动侧; 机器更换很容易。

有四种控制模式可支持各种功能：

压力补偿器型，先导压力控制型压力补偿器，带外部先导的恒功率控制型

负载传感类型。

当输送线突然堵塞时，浪涌压力

发生这种情况所以应在电路中设置一个安全阀

消除设备和管道的任何损坏。

泵直接返回油箱或执行器移动

在一个自由负载。

顺时针旋转调节螺丝，增加

压力。 对于每个完整转弯调整的音量

调节螺钉，见下表

调整后，务必拧紧锁紧螺母。

可能需要从泵壳中排出空气

出口线去除振动的原因。

首次启动前，请将泵壳注满干净

通过填充口油。

首次启动时为避免空气堵塞，请进行调整

控制阀使排出的油从中排出

顺时针旋转流量调节螺丝，减少

交货。 对于每个完整转弯调整的音量

调节螺钉，见下表。

调整后，务必拧紧锁紧螺母。

为了保持A3H泵的高性能，改进的A3HG系列现在提供31.5 MPa的标称压力。

油研柱塞泵技术数据，DSG-03-3C4-A100-70
