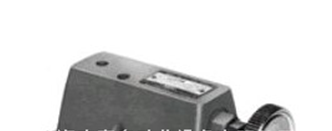

技术介绍溢流阀YUKEN，EDG-01V-H-1-PIT15-5103

技术介绍溢流阀YUKEN，EDG-01V-H-1-PIT15-5103

控制器形成反馈回路，用于计算偏差

来自机器侧的控制信号之间（速度和压力指令）

和传感器信号相应地驱动AC伺服电机。控制参数

可以使用专用软件以数字方式设置。

在卸载操作或压力控制期间，电机以接近零的速度运行，从而将噪音水平保持在极水平。

交流伺服电机直接控制泵速，可在压和速下提高响应和稳定性。

伺服电机和控制器的放大器集成可节省空间和布线。参数可以是数字的

以简单且可重复的方式进行调整。

双排量型具有电磁操作的方向阀，以在大的和小的旋转斜盘角度之间切换。一个

双排量型单泵单元既可以压/大流量，也可以高压/小压力运行

流。因此，与具有相同电动机容量的单排量型相比，双排量型覆盖了a

转动流量调节螺钉进行单排量

型或大排量侧流量调节螺钉

双排量型顺时针减少输送。

转动小排量侧流量调节螺钉

对于双排量型顺时针增加输送。

单排量型

顺时针旋转压力调节螺钉会增加压力。

有关调节螺钉每转的压力变化，请参见图表。调整后，务必拧紧锁紧螺母。

系列通过直接驱动活塞泵提供可变流量

交流伺服电机控制转速在零到零的范围内

高水平。该系列允许使用a精 确控制流量/压力

专用的AMSR控制器。它还具有出色的响应和可重复性。

显着更宽的工作压力和流量范围。

吸入口必须至少配备100微米

（150目）油藏式过滤器和回油管必须

有一个10微米以下的线型滤波器。

泵入口处允许的吸入压力为

介于-16.7和+50 kPa之间。

对于吸入口的管道，请使用相同的管道

作为要使用的管道法兰的直径。

确保泵吸入口的高度为

距离水库油位一米之内。

当使用钢管作为吸入口或排出口时，

从管道到泵的过大负荷产生

噪音过大。

每当担心过载时，请使用橡胶

控制器具有组合功能，支持高达3200 L / min（ASR10 x 16单位）的大流量操作。

使用石油基础油，如抗磨型液压

相当于ISO VG-32或46的油。TJ

粘度范围为20至400 mm2 / s和温度

范围为0至60°C，两者都必须满足

用于上述液压油。

必须谨慎对待保持控制权

否则会损坏工作油

导致故障并缩短设备的使用寿命。

请保持NAS内的污染程度

年级。

软管。

如果泵安装在油位以上，则

应设置吸入管道和吸入管路过滤器

于泵的位置，以防止吸入空气

线。

首次启动前，请将泵壳注满干净

油通过灌装口。

首次启动时为避免空气堵塞，请进行调整

控制阀使排出的油从中排出

泵直接返回储液器或执行器

在空载中移动。

在发货时，该单位已预设为

大输送量和小排放压力。

调整预设的交付和压力以满足您的需求

系统要求。

已对以下产品进行了型号更改。

当前和新设计之间的差异已在“可互换性”一节中描述

当前和新设计之间的安装

安装泵时，应定位加注口

向上。

尽可能采用柔性联轴器，并避免使用

弯曲或推力产生的任何应力。

大允许偏差小于0.1 mm

和 大允许误差小于

根据图表安装排水管道并确保

泵壳内的压力应保持在

常压小于0.1MPa，浪涌压力

小于0.5兆帕。

管道长度应小于1米，管道末端应小于1米

应该浸没在油中。

在AR16和AR22泵的情况下，装配的旋入扭矩

是40到50牛米。不要施加弯曲和推力扭矩配件。
