止回阀拧入

歧管导轨中的管道3和5。

请参阅相关的装配件

压缩空气供应和排出

通过歧管导轨和通孔

供应板块。

供应板的位置和

通道分离可以自由选择

与VUVG。

压力区域通过隔离创建

内部供应管道之间

适当的歧管子基地

渠道分离。

可以使用压力区分离

对于以下管道：

风管1

管道3

风管5

外部先导气源先导排气

内部先导供气可以

选择有操作压力

在1.5 ... 8 bar范围内，2.5 ... 8

吧或3 ... 8巴（取决于

垂直压力供应板

使阀门能够加压

并且分开了。

如果两个垂直压力供应

板安装在一个顶部

另一方面，可以提供阀门

压缩空气和疲惫

完全独立于

阀岛（终端代码CS）。

外部先导气源的端口

（端口12/14）位于阀门上

在直通式阀门的情况下

底座情况下的歧管轨道

阀门。

带内置阀门，先导排气

空气通过排气口排出

孔。

带底座阀，先导排气

空气通过管道82/84排出

歧管轨道。

内置单电磁阀

先导气源

双电磁阀带外部

先导气源

双电磁阀带内部

先导气源

内部先导空气是分支的

从阀体1的端口。该

外部先导空气（端口12/14）是

每个阀门单独供应

住房。

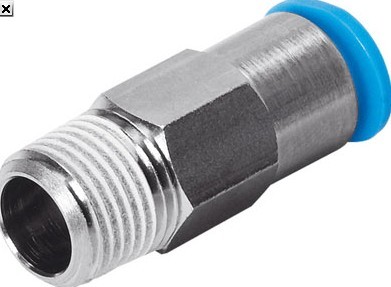

用于外部飞行员的直插式接头

港口的空气供应

带外部的单电磁阀

先导气源

止回阀阻止流向

如果背压发展，阀门

管道3和5在高的情况下

排气能力因而防止

执行器意外切换。

使用的阀门）。

先导气源是分支的

从管道1（压缩空气供应）

使用内部连接。

需要外部先导气源

用于真空操作。
