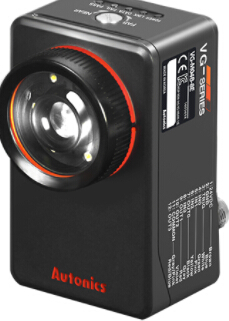

VG系列(彩色型)视觉传感器利用集成工业相机镜头拍摄的图像来确定目标物体的存在，大小，形状，方向，图案等。采用LED照明，相机和镜头的集成设计使用户可以更轻松地设置和管理设备。像机采用全景快门方式捕获图像，传感器具有13种基本检测功能，适用于各种应用。捕获的图像也可以直接保存到FTP服务器，以便用户可以单独管理和分析检测数据

主要功能

LED照明集成型视觉传感器

全景快门方式小化图像失真

独有技术可减少光学干扰并提高光学性能

凭借镜头盖防护技术，可在振动或冲击的环境中使用

各种检测功能: 位置补偿，亮度，对比度，面积，边缘，形状，长度，角度，直径，对象数量，颜色识别，颜色区域，颜色对象计数

可通过模拟器实现测试功能

设置32个独立的作业组(每个作业组包含64个检查项目)

FTP服务器数据存储

提供免费的视觉传感器管理程序(Vision Master): 检查模拟器功能，参数和作业组管理，检查结果监视，测试结果FTP传输， 多语言支持等

IP67防护等级(IEC规格)

数据表

小检测距离 100mm

电源电压           24VDC  ±10%

消耗电流  1A

检查_检查项目 位置补偿，亮度，对比度，面积，边缘，长度，角度，直径，对象数量，颜色识别，颜色区域，颜色对象计数

检查_作业组    32

检查_同时检查     64

绝缘阻抗    20MΩ 以上 (500VDC 为基准)

耐电压        500VAC~ 50/60Hz 1分钟

耐振动        10~55Hz(周期1分钟)振幅1.5mm X, Y, Z各方向2小时

耐冲击          300m/s² (约30G)X, Y, Z各方向3次

环境温度  0~45℃, 存储时: -20~70℃

环境湿度      35~85%RH, 存储时: 35~85%RH

检查_每秒相机帧      Max. 60fps

图像捕捉_图像过滤器 预处理，外部滤波器（彩色滤镜，偏光滤镜）

图像捕捉_图像元素 752×480像素

图像捕捉_每秒相机帧 Max. 60fps

图像捕捉_快门        全景快门

触发模式              外部触发，内部触发，自由运行触发

输入_信号 额定输入 24VDC  (±10%)

输入_类型 外部触发输入（TRIG），编码器输入（IN2，IN3），作业组更改（IN0 ~ IN3）

输出_信号 NPN 或 PNP集电极开路输出

                Max. 24VDC  50mA, 残留电压: max. 1.2VDC

输出_类型 控制输出(OUT0~OUT3): 检测完成, 检测结果, 外部照明触发, 报警, 照相机动作

输出_FTP传输   包含

保护电路 输出短路过流保护电路

指示灯 ᆞ电源指示灯(POWER), 以太网连接指示灯(LINK), 检测合格指示灯(PASS): 绿色LED

        ᆞ数据传送指示灯(DATA): 橙色LED

         ᆞ检测不合格指示灯(FAIL): 红色LED

图像捕捉_曝光时间 20 ~ 10,000㎲

照明灯_ON/OFF 方式 脉冲

照明灯_颜色   蓝色
