性能

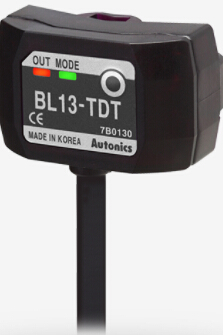

液位检测传感器BL系列，可以透过外径Ø6~13mm，厚度1mm的透明/半透明管子进行液位检测。通过按键选择Light ON/Dark ON动作模式，通过产品背面的LED指示灯(红色/绿色)可方便确认产品的动作模式及状态。此外，实现W23 x H14 x L13mm小尺寸设计，方便在任何环境中有效的安装。

主要功能

用于非接触式检测透明管中液体的光电传感器

内置反极性保护电路和输出过流（短路）保护电路

用于Ø12.7mm(1/2 in)管道的防护支架(另售)

IP64防护等级(IEC规格)

Light ON/Dark ON 动作模式开关

[绿色 LED]动作模式指示灯(Light ON: on, Dark ON: off)

[红色 LED] 动作指示灯

检测透明管道中是否有液体(外径6至13 mm，厚度<1 mm)

小尺寸: W 23 x H 14 x L 13 mm

数据表

检测类型     对射型

适用管道     使用绑定带时: Ø6~13mm,

             使用保护支架时: Ø12.7mm (1/2英寸)1mm厚度透明管(FEP(氟塑料)或具有同等透明度材料)

环境温度        10~55℃

防护等级         IP64

环境湿度 35~85%RH, 存储时: 35~85%RH

材质         外壳: PC

动作模式 Light ON/Dark ON(按键设置)

控制输出         PNP集电极开路

连接线缆类型 配线引出型(Ø2.5, 1m)

环境光照度 太阳光/白炽灯: Max. 3,000lx(收光面光照度)

标准检测物 管道内液位

光源       红外LED(950nm)

响应时间 Max. 2ms

电源电压        12-24VDC±10%(纹波P-P: Max.10%)

消耗电流 Max.30mA
