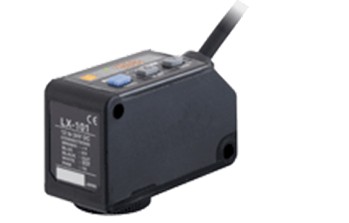

神视色标传感器产品明细LX-101-P

神视色标传感器产品明细LX-101-P

特点

能满足多方面的色标检测需求

较佳LED自动选择功能

两种检测模式，可根据用途进行选择。

色标颜色辨别

通过数字显示即可简单设定！可对设定内容进行数字管理

初学者也能立即掌握的MODE NAVI

检测状态可进行数字管理

通过直接代码设定内容一目了然

教导极其简单

小型设计，省空间

按钮锁定功能

技术参数

检测距离 10±3mm

光点尺寸 1x5mm(设定距离：10mm)

电源电压           12～24V DC±10％ 脉动P-P10％以下

消耗电流 通常工作时：750mW以下(电源电压24V时、消耗电流30mA以下)

            ECO模式下：600mW以下(电源电压24V时、消耗电流25mA以下)

灵敏度设定方法 色标模式时：2点教导/全自动教导

                 彩色模式时：1点教导

设定灵敏度微调功能 配备

定时器功能 装备可变接通延迟/断开延迟定时器、有效/无效转换式(定时时间：1～500ms 9个阶段可变)

耐环境性:耐电压    AC1,000V 1分钟 所有电源连接端子与外壳之间

耐环境性:耐振动    频率10～500Hz 双振幅3.0mm(MAX.20G) X,Y和Z方向各2小时

耐环境性:耐冲击   加速度500m/s2(约50G) X,Y和Z方向各3次

投光元件         红色/绿色/蓝色 复合LED(投光波峰波长：640nm/525nm/470nm)

耐环境性:保护构造 IP67(IEC)、防渗漏型

耐环境性:使用环境温度 －10～＋55℃(注意不可结露、结冰)、存储时：－20～＋70℃

耐环境性:使用环境湿度 35～85％RH、存储时：35～85％RH

耐环境性:使用环境照度 白炽灯：受光面照明度3,000lx以下

输出1 PNP开路集电极晶体管

          ・外加电压：30V DC以下(输出和+V之间)

          ・剩余电压：1.5V以下(源电流为50mA时)

输出1:短路保护 装备(自动复位式)

输出1:输出动作 色标模式时：入光时ON/非入光时ON(教导时自动设定)

                彩色模式时：一致时ON/不一致时ON(教导时设定)

输出2       PNP开路集电极晶体管

             ・较大源电流：50mA

             ・外加电压：30V DC以下(输出和+V之间)

            ・剩余电压：1.5V以下(源电流为50mA时)

输出2:短路保护 装备(自动复位式)

输出2:输出动作 输出1的反转工作

反应时间       色标模式时：45μs以下

              彩色模式时：150μs以下
