宝得多种电导率变送器 同时每个产

品都设计为可工作在多种应用场合 用户

有责任选择一种合适的产品 正确安装并

维护所有的部件 必须特别注意变送器对

与产品直接接触的流体的化学阻抗

电导率定义为溶液的导电性 溶液导电

的载体是离子 如溶解的盐或酸 测

量电导率需采用两个间距固定的具有专

用表面材质的电极 在两电极间连接一

个交流电压源 然后测量流过的电流

该电流大小直接反映了溶液的电导率

不带继电器输出功能的变送器为 2 线制

由 12-30 VDC 电源供电 具有 4-20 mA

标准信号输出 该信号与电导率成比例

带 2 个继电器输出功能的变送器为 3 线

制 限值可自由设定

电导率变送器可接具有 4 种不同电

池常数 0.01 0.1 1.0 和 10 的传

感器 请根据测量范围并采用下

表选择合适的传感器

4-20 mA 输出信号,与所选测量范围的电导率成比例.

HOLD 功能 该功能激活时 变送器产生一个对应于进入该功能

前的较新值的输出电流 继电器锁定在原有位置 这样 可进行

电极清洗而对工艺过程不产生干扰 只要 HOLD 功能激活 则操

作模式下的显示闪烁 不能进入参数设置或测试菜单

本手册不包括任何条款 请参考宝得销售

和发货的通用条款

该符号在手册中出现时表示涉

 及有关安全安装 产品功能和

 使用要引起特别注意

比较标签上的型号规格与下表以确认所收到的

产品正确无误 如有缺少或损坏 请与贵地

区的宝得分销商联系

m A 所对应的测量范围 继电器 如有 和过滤器等

该菜单中 可模拟一个电导率 进行模拟测试

该菜单也可显示未经补偿的电导

该菜单中可改变基本设置 偏移 量

所需工程单位的电导率值 如显示 0000 或 999 9 输

入值太或太高 需改变单位或小数点位置

温度 或℉值 如显示 ---- 或 ---- ℉ 则温度出范

围 -50…+150 或者 Pt1000 接线断开.

只有经过培训的人员才能安装和 / 或维修本

品 安装时如有困难 请与贵地区的宝得分

销商联系

一体式电导率变送器包括一个传感器和一

个带显示器的变送器 外壳为IP65放水溅

塑料

传感器元件为可更换部件 其电池常数

为 0.01 和 0.1 的为不锈钢电极 电池常数

为 1.0 和 10 的为石墨电极 所有传感器

都具有用于自动温度补偿的 Pt1000 标准配 置

变送器将测量信号转换并显示为其实际值

输出信号通过 4 针 DIN 43650 插座或通过

一个 PG 13.5 不带继电器式 或两个

P G 13 .5 带继电器式 提供

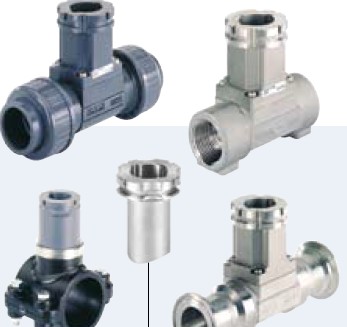

采用宝得专门设计的接头系统 8225型电导率

变送器可以很方便地装入工艺管道中

根据 3.1 的安装规格将接头 4 装入管道

将塑料帽 3 套在接头上并使塑料环 2 嵌

入衬套

小心地将 8225 电导率变送器 1 插入接头

中 如安装正确 变送器应不能旋转

用塑料帽 3 将变送器固定在接头上

注 意 塑料帽只能用手紧固

必须采用高质量的电源 经过滤波和调整

的外壳侧面有一个接地点 见 8 页的图

为抗干扰 该点必须在现场接地

该菜单显示电导率 温度和输出电 该菜单中还可进入 HOLD 功能

该菜单中可进行所有必须的调整 如语言 工程单位 电池常数 温度补偿系数 4 - 2 0

将电导率传感器以垂直位置装入水平管道中

或者采用焊接式接头将其穿过贮槽壁安装

对于电池常数 K=10 的传感器 小管道的开

孔必须位于上游侧

该产品必须防止热辐射和其他环境影响 如

磁场以及太阳光直射等

不要将其安装在产生涡流的接头 肘接 阀

门 T 形接头等 后面

连接电缆传导测量信号和电源 不能与

高压高频线混合布线 如不能避免 则应至

少隔开 30 厘米或采用同轴电缆 采用同轴电

缆时要注意屏蔽层的正确接地 一般情况

下 测量信号可用 0.75 mm2 普通导线传送

如无把握 可全部采用屏蔽导线
