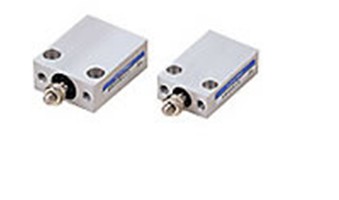

性能类别小型方形气缸KOGANEI，小金井性能要求

性能类别小型方形气缸KOGANEI，小金井性能要求

拧入配管或者接头类时，请注意不要让配管螺纹的切粉或密

封材料等混入比例控制阀内部。

请在阀本体金属部分被固定的状态下拧紧配管。请勿对电磁

线圈树脂模压部分施力。否则，可能导致电磁线圈部分损坏。

配管作业时，请避免对比例控制阀本体施加外力。否则，可

能导致比例控制阀损坏。

在比例控制阀上拧紧配管、接头类零件时，请以下列适当的

拧紧扭矩拧紧。

水滴、油滴等会直接溅到比例控制阀上的场所

比例控制阀本体会结露的环境

金属切屑、粉尘等会直接落到比例控制阀上的场所

阀内流通水之后须长期贮存时，请彻底阀内的残留水分。如

有水分残留，可能会由于生锈而导致动作不良，密封材料老化等问题。

可将电磁线圈移至任意的位置。

DIN式插头安装螺钉的拧紧扭矩为0.3N·m。

使用规格表以外的其它各种流体时，请用户负责

确认该流体与本体材料、密封材料等的适应性后再使用。

温度上升、流体浓度增加、使用纯度流体等，

可能会加快腐蚀速度。

使用时请务必预行样品试验，以确认实际使

用条件下与所用流体的适应性。

指输入从恒定状态向匀速变化状态转移时的时间响应性。

斜坡响应中，在输入值以静态增益所得的值减去1次稳态偏差后的

值，进入的允许范围内(譬如±5％)所需的时间。

频带为F［Hz］的信号完全由每隔1/2F［S］的信号值(采样)标本值所确

定(采样定理)。根据该定理，将标本化的调制信号(譬如音响等)的所有

信息用脉冲串方式表现，称为脉冲调制。有各种各样方式，将标本化

的调制信号的采样值的振幅信息以一定的振幅使之变化的方式称为脉

冲宽度调制。

电磁线圈部固定用锁紧螺母的拧紧扭矩，请采用下表内的数值。

 每隔90°都可改变电磁线圈的方向。拧松①～④内六角螺

栓，向上拔起电磁线圈(不必完全拔出)。改变方向后，按

①→③→②→④的顺序沿对角线预紧螺栓，然后牢固拧紧。

电磁线圈部固定用内六角螺栓的拧紧扭矩，请采用下表内的数值。

请避免与高压线、动力线平行配线及使用同一配线管。并且

设置位置请尽量远离电机。否则将导致误动作。不得已设置

在感应负载或动力线附近时，请务必实施负载抑制电涌措

施，并利用磁屏蔽进行隔绝。尤其是在外来干扰较多的环境

中使用时，可能会发生误动作，请予以注意。

请勿拧松、拧紧比例控制阀上部带粘合剂的螺纹。否则，可

能导致比例控制阀不能正常工作。

将比例控制阀安装到控制箱内或通电时间较长等情况下，请

充分考虑通风等散热措施。

KFPV300系列(节流孔直径φ6、φ8)，进气口接高压(0.4MPa

或更高)，且出气口通大气使用时，请勿在出气口不接任何负

载的状态(空载)下使用。出气口必须连接若干负载(管道阻力)。

在通大气状态下使用时，请按下图(例1、例2)使用。但是，出

气口的配管端部等为缩颈结构(承受负载的结构)时，必须确保

下图的配管长度。有关详情请洽询。

请避免在以下场所及环境下使用，否则会引起比例控制阀故障。

在不得不使用时，请务必用保护罩等实施周全的保护措施。

控制设备的控制由3种控制动作构成，即控制设备的输出与输入成正比

的比例动作(P动作)；输出与输入的积分值成正比的积分动作(I动作)；

以及输出与输入的微分值成正比的微分动作(D动作)。

与可以控制的较大及小流量系数(Cv值)之比。例，可调范围为10：1

时，较大流量系数Cv值＝10.0的阀，其小流量系数Cv值＝1.0。

根据电子零件的特性，通常将随着温度变化及其本身的发热，所设定

的电流和电压值将会波动的现象称为温度漂移，对温度漂移进行补偿

称为温度补偿。

流量及控制特性因使用条件和设定条件而异。采

用之前，请在用户控制系统的实际使用条件下进

行试验，以对响应性、稳定性和有效性进行充分确认。

右边的特性曲线表示在本公司试验条件下，相对于控制信号输入％(电

流、电压)的流量实测值(以较大流量为100％)。

直流功率是指直流电压与直流电流的乘积，其单位是W。

是一种容量系数，压力差为1lbf/in2(1psi)时，以USgal(美加仑)/min表示

的，流过阀门的温度为60°F(15.5℃)的自来水流量。

阀门内通路狭窄的部分，其长度相对于截面尺寸较短，也就是将缩

颈部位的截面积换算成圆形截面积，并用直径来表示。

指流体流动时，表示其内部摩擦程度的指标，要将其与运动粘度相区

别时，也称为粘度。

指将流体粘度η除以该流体在相同状态(温度、压力)下的密度ρ，所得

的数值γ＝η/ρ。表示液体在重力作用下流动时的阻力之大小。

运动粘度的单位通常使用cSt(厘斯)，SI单位制中采用m2/s(每秒平方

米)，还有使用St(斯托克斯)。例如，m2/s(每秒平方米)是指密度为1kg/

m3、粘度为N·S/m2(每平方米牛顿秒)流体的运动粘度。

各种单位的换算如下表所示。

流量特性因使用条件、设定条件而异，因此请在实际使用条件下确认。

指比例控制阀能够动作的进气口压力与出气口压力之差。

指动作压力差的上限(较高动作压力差)与下限(较动作压力差)的范围。

指使用时可向比例控制阀施加的较高压力。
