选用特性：德国FESTO紧凑型气缸

选用特性：德国FESTO紧凑型气缸

货运日期 查看

行程 30 mm

活塞直径 12 mm

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

安装类型 可选

带通孔

带附件

气动连接 M5

材料信息，法兰螺丝 高合金钢, 耐腐蚀

材料信息，盖 锻造铝合金

材料信息，动态密封 NBR

TPE-U(PU)

材料信息，活塞杆 高合金钢, 耐腐蚀

材料信息，缸筒 锻造铝合金

工作模式 双作用

活塞杆末端 阳螺纹

设计结构 活塞

活塞杆

位置检测 用于接近式传感器

派生型 单端活塞杆

防止扭转/导向 方形活塞杆

工作压力 1.3 ... 10 bar

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

在终端位置的冲击能量 0.07 J

6 bar时的理论作用力，回复行程 51 N

6 bar时的理论作用力，进程 68 N

0 mm行程时的移动质量 8 g

每10 mm 行程所增加的重量 15 g

0 mm行程时的基本重量 87 g

每 10 mm 行程的附加质量系数 2 g

型号

DGPL-25-85-PPV-A-B-GF-SH-D2

DGPL-25-85-PPV-A-B-GF-SH-D2

DGP-25-400-PPV-A-B-D2，

DGP-25-400-PPV-A-B-D2

CPA14-EB1-HR，

CPA14-EB1-HR

12P-10-MP-BV-U-10M

CPA10-VI

CPA10-EV2，

CPA10-EV2

CPA10-M1H-2X3-GLS

CPA10-M1H-2X3-GLS

MOEH-3/2-5,0-B，

阀MOEH-3/2-5,0-B

CPA14-M1H-2X3GLS

DSAQ-63-50-PPV，

DSAQ-63-50-PPV

DSAG-40-40-PPV-A，

DSAG-40-40-PPV-A

DSAH-40-30-PPV

DSAH-40-30-PPV

DSAQ-40-100-P

DSAQ-40-100-P

CPA14-M1H-2X3GLS

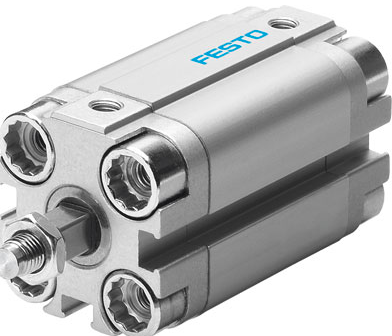

产品图
