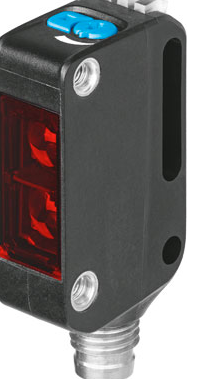

距离传感器：SOOE-MS-L-PNLK-T

装配位置 任意

产品重量 10 g

材料信息，壳体 PC

PMMA

预备状态显示 绿色LED

工作状态显示 黄色 LED

设定选项 IO-Link

电位计

Teach-In

防护等级 IP65

IP67

IP69K

绝缘电压 500 V

电泳强度 1 kV

耐腐蚀等级 CRC 1 – 腐蚀影响

激光防护等级 1

污染等级 3

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

符合EU RoHS 指令

签发部门 UL E232949

材料备注 含有PWIS 物质

符合 RoHS

测量原则 光电元件

测量方式 距离传感器

光的类型 激光

减小系数

较大斑直径 3 mm ，检测范围为100毫米时

物体的小直径 4 mm

距离测量范围 40 ... 100 mm

环境温度 10 ... 60 °C

参考材料 标准白色90%, 100x100 mm

行程分辨率 0.1 mm

重复精度 0.5 mm

温度系数 0.03 %/K

开关输出 推-拉

切换元件功能 可切换

PNP, 亮切换

NPN,暗切换

较大的切换频率 270 Hz

较大输出电流 100 mA

电压降 0 ... 1.5 V

线性错误, FS 0.75 %

计时器功能 通过 IO-Link®

短路强度 脉冲调制

协议 IO-Link

IO-Link, 协议 Device V 1.1

IO-Link, 配置 Smart sensor profile

IO-Link, 功能等级 过程数据变量 (PDV)

识别

诊断

Teach channel

开关信号通道(SSC)

IO-Link, 通讯模式 COM2 (38,4 kBaud)

IO-Link, 支持SIO模式 是

IO-Link, 端口类型 A

IO-Link, 过程数据宽度OUT 2 bit

IO-Link, 过程数据内容 OUT 1 bit (发射器禁用)

1 bit (保持)

IO-Link, 过程数据宽度IN 3 Byte

IO-Link, 过程数据内容 IN 1 bit (信号质量指示器)

16 bit PDV (距离)

2 bit SSC (开关信号)

IO-Link, 小循环时间 3 ms

IO-Link, 需要数据内存 2 Kilobyte

工作电压范围 DC 10 ... 30 V

残余纹波 10 %

无效电流 25 mA

极性容错保护 对于所有的电接口

电气接口 1, 接口类型 插头

电气接口 1, 接口技术 M8x1 A编码，符合EN 61076-2-104

电气接口 1, 针脚/线的数量 3

电气接口 1, 安装方式 螺丝锁定

材料信息，电气触片 黄铜，镀金

安装类型 带M3螺钉的通孔

紧固扭矩 0.8 Nm
