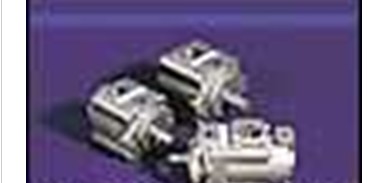

主要参数叶片泵ATOS，阿托斯技术样本

主要参数叶片泵ATOS，阿托斯技术样本

E-SW/Z-SW编程软件是Atos数字技术的通道大门。

DVD内容包括：软件安装使用手册

现场总线通讯手册和配置文件（BC,BP,EH）

USB电缆直接连接到集成闭环控制放大器/控制器的USB接口，另一端与PC USB接口连接。

可选的USB光隔离适配器可以安装在USB电缆和PC USB接口之间。

警告：放大器/控制器的USB 接口不是隔离的！

建议使用USB光隔离适配器连接电脑：

错误的接地连接可能导致高电位差，并产生高电流，从而导致

与集成闭环放大器/控制器连接的电脑损坏。

编程软件根据放大器和控制器的通讯接口有不

同的型式：

PS = USB (NP), 串口 (PS) 和红外线 (IR)

BC = CANopen

BP = PROFIBUS DP

EH = EtherCAT

总线通讯软件（BC,BP和EN）包含了专用手册

和配置文件，以便用户能自己管理Atos电子产

品，通过总线控制。

特征：

阀自动识别

多级图形界面

数字参数设定（增益，偏置，斜坡，线性度，颤振等）

实时参数修改

诊断和监测信号

预设定数据存储到放大器和控制器

内部示波功能

自定义内部预设数据

适配器必须连接到PC的USB通讯接口，激活Atos数字电子器件适合的通讯接口。

PS型和AES型放大器的缺省配置为串行通讯接口，如果PC已经配

备RS232串行通讯接口，则不需要适配器。

= 软件需通过网页下载专区www.download.atos.com进行激活；包括一年的维护

= 仅限于再次供货；不包括维护，不需要网站注册

传输速率从1.6kbit/s到225kbit/s

编程软件为DVD格式，可非常容易地安装在个人计算机上。

直观的图形操作界面允许：

设置阀的功能参数

检验实际工作情况

识别故障并快速地解决故障

根据应用需求调节出厂预设参数

存储阀的特定设置

存档电脑中的特定设置

图形界面按照不同的功能和参数进行编排。

该软件根据选定的访问级别自动识别有关的阀

型号并能调节显示参数组。

不需要外部电压（USB接口提供）

适配器连接PC USB接口到BC CANopen电缆

DB9插头符合CiA规范DR303-1

USB插头，A类

传输速率从10kbit/s到1Mbit/s

不需要外部电压（USB接口提供）

指示灯显示实际工作状态

适配器连接PC USB接口到BP PROFIBUS DP电缆

DB9插座符合PROFIBUS RS485规范

USB插头，A类

插入式直接连接到放大器

传输速率从1.6kbit/s到12Mbit/s

不需要外部电压（USB接口提供）

指示灯显示实际工作状态

适配器连接PC USB接口到E-MI-AS-IR放大器

通过红外端口直接与放大器通讯

USB插头，A类

插入式直接连接到放大器

传输速率为9.6kbit/s

不需要外部电压（USB接口提供）USB插座，A类

连接E-C-SB-USB/M12

USB插头，A类连接PC接口

模式：USB2ISO全速 - 品牌：电子商店

模式：isCAN USB - 品牌：ifak系统

模式：isPro USBx12 - 品牌: ifak system

E-MI-AS-IR 放大器

软件需用首次注册的激活码进行激活

包含软件安装，用户手册和总线配置文件（EDS用于BC，GSD用于BP和XML用于EH）

包括较新的编程软件，用户手册，USB驱动程序和总线配置文件，见www.download.atos.com。

软件和USB驱动程序可以按照下载专区所提供的“info.txt”文件的指示简单进行安装。

邮件会自动通知所有的注册用户什么时候更新软件和技术文件。

偏置和增益参数的设定优化了

阀的液压调节性能；图表显示了改变的效果

线性曲线可用10个坐标点进行修改；

可直接拖动图表上的每一个点来修改线性设置。

能完全地表示出阀的实际工作情况和报警

连接PC USB接口和带TEB/LEB放大器比例阀-ZO(R)，和40系列集成放大器/控制器。

USB 2.0全速（12MBps）

电隔离1kV

温度范围-40°~+50°（相对湿度25%~75%）

不需要外部电压（输出电流400mA，5V±10%）

MTBF＞1.2万小时（MIL标准）

适配器连接PC USB口到PS串行电缆

DB9插头符合RS232规范

USB插头，A类

对于AES型放大器和Z-ME-KZ型控制器选择E-A-PS-USB/DB9接口-见11.2节

交叉电缆连接带通讯接口的数字式放大器/控制器的USB适配器DB9插头。

阀的功能参数易于通过Atos特有的E-SW/Z-SW软件程序启动，使用适合的接口连接到数字式放大器/控制器。

E-SW/Z-SW软件根据总线接口和/或P/Q复合控制可提供不同的版本：

软件通讯接口（PS,BC,BP,EH）不可互换，必须单独订货。

总线编程软件可通过以下接口对电子器件进行编程：

RS232串行通讯接口适用于所有型式AES放大器和Z-ME-KZ控制器

USB通讯接口适用于所有闭环控制放大器/控制器，40系列

= 软件可通过网页下载专区www.download.atos.com进行下载；不包含维护和DVD。

网站注册后，通过电子邮件收到激活码（免费软件许可）和登录密码以进入Atos下载区域。软件

用户安装10天内保持激活状态，10天后将被停用，直到用户输入密码激活。

网站注册后，通过电子邮件收到激活码（软件许可）和登录密码以进入Atos下载区域。软件自用

安装10天内保持激活状态，10天后将被停用，直到用户输入密码激活。
