为了提高袋式过滤器的清灰效率，设有2次敲打功能。一旦接通DIPSW,

便能进行两次敲打(在OFF时敲打一次)。

(在设定通道数内有效。)

一个基板，多10个输出点，通过级联连接，输出点能增至20点、

30点。(VXFC10的场合)

使用前必读。

安全上的注意、共同注意事项参见后附1~8。

应确认输入的电源电压与控制器的规格没

有差别。

使用的环境湿度应在35%~85%(未结露)的

范围内。

详见使用说明书中的说明。

从进口流入的压缩空气，经导流片的切线方向的缺口旋转，

液态油水及固态污染物受离心作用，被甩到水杯内壁上，再流至底部。

除去了液态油水及杂质的压缩空气，通过滤芯进一步微小固态颗粒，

然后从出口流出。 空气中的溶胶状的威力是能通过5μm的滤芯的。

挡水板能防止下部的液态油水被卷回气流中。

聚积在水杯内的冷凝水，按动手动按钮，便可以从排水口排出。

 滤芯有金属网型、烧结型和纤维凝聚型。

烧结型有铜珠烧结、树脂烧结和陶瓷烧结等。

铜珠烧结滤芯的表面和内部都起到过滤作用，强度好、耐用，可清洗几次重复使用。

纤维凝聚型有树脂类、人造纤维类材料等。金属网型知识表面起到过滤作用。

根据对空气质量的要求来选择过滤精度。

根据通过过滤器的较大流量及两端允许的较大压力降来选择过滤器的规格。

再选择过滤器的其他功能，如是否需自动排水。

水杯可以选尼龙杯、金属杯，金属杯上还可以带液位计，还有引出排水管的形式等。

装配前，要充分吹除掉配管中的切屑、灰尘等，防止密封材料碎片混入。

输入的电源电压变成电磁阀的输出电压。

电源端子台FG上连接3种接地以上的大

地接地。

电源DC的场合注意极性。一旦极性有误，

会成为故障·破损的原因。

电压应在额定电压的-10%~10%的范围内

使用。

有振动和冲击的状态不得使用。

使用的环境温度应在0℃~50℃的范围内。

进出口方向不得装反，要垂直安装，水杯向下。

不得安装在接近空压机处。应安装在用气装置的附近。

定期排水，水位不得过挡水板。

按气体流动方向，有直通式（进出口在一条线上）、弯头式（进出口方向成90°）和万向型（出口方向可绕进口方向转动）。

按阀体材质分，有金属阀体和树脂阀体。

按功能分，有标准型，带残压释放阀的形式（AS□FE系列）不锈钢阀体形式（AS□FG系列，可用于耐腐蚀的环境中）、

俗控制用的形式（AS□FM系列、10~50mm/s)/洁净环境用的形式（AS□FPG、AS□FPQ系列，用于洁净室）、

用选举调节的形式（AS□1F-□D系列）、用专用工具调节的形式（AS□1F-□T系列）。

此外还有双向型速度控制阀ASD系列。带先导式单向阀的速度控制阀ASP系列。

SMC AS系列调速阀、带消声器的排气节流阀阀ASN2、具有固定节流孔和急速供气机能的速度控制阀SSC（ASS）。

滤芯要定期清洗或更换。清洗滤芯要用中性清洗剂。

压缩空气经过后冷器器、油水分离器、气罐、主管路过滤器得到初步净化后，

仍含有一定量的水蒸气。气动回路在充排气过程中，

元件内部存在高速流动处（如节流阀及换向阀内部的孔口处）或气流发生绝热膨胀处，

温度要下降，空气中的水蒸气就会冷凝成水滴，这对气动元件的工作产生不利的影响。

故有些应用场合，必须进一步水蒸气。SMC干燥器就是用来进一步水蒸气的，但不能依靠它油分。

SMC干燥器可以分为以下两大类：

①在初期状态，消声器的响应特性不会变化。

但长期使用，一旦孔眼堵塞，响应特性就变

差。根据流体的质量及通电时间，大致用

50万次就应更换。

②使用消声器的场合，应留有更换消声器的

空间。

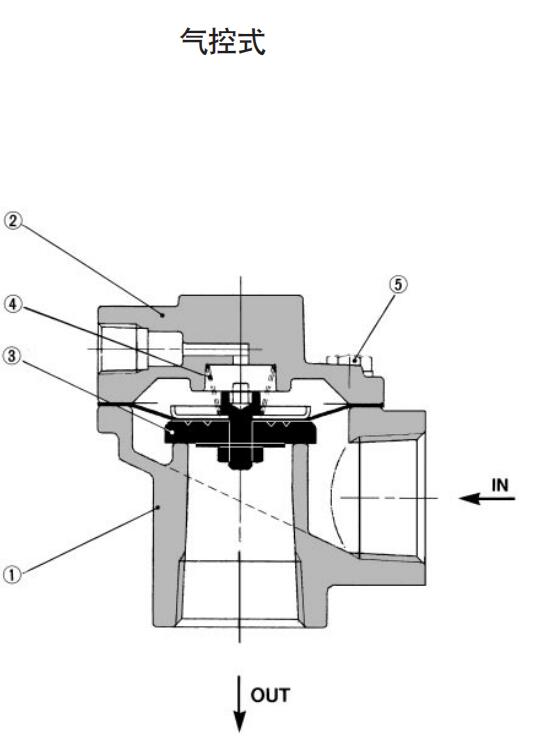

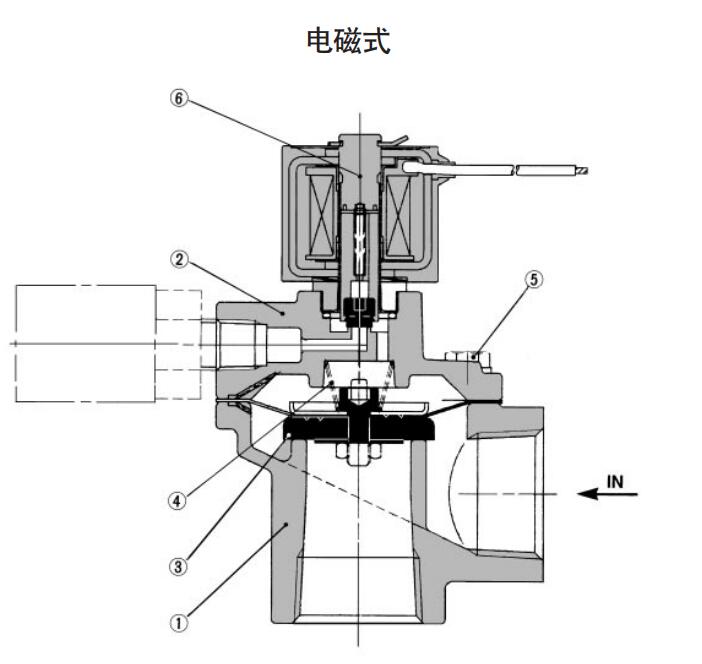

气控式(VXFA)的场合。它比电磁式的响应

性能、开启速度都差，应参照P.204图B和C

选先导用配管。

DC的场合，若电压下降，则无用时间和

复归时间增长，特别是一旦设置过压限

制器，复归速度减小。

电源开关一接通，便开始输出。虽然电源开

关断开，但端子台上还接着电源，应注意。

SMC自动排水器可以分为以下两大类：

1、SMC气动式自动排水器（按工作原理，使用多的是浮子式，浮子式又分为带手动操作排水型和不带手动操作的排水型；

常开型、常闭型。无气压时，排水口处于开启状态为常开型，排水口处于关闭状态为常闭型。）

其中AD系列为一般条件下常用的自动排水器，而ADH4000系列是重载型，无需电源、、耐用，适合污染排放和集中排放。

2、SMC电动式自动排水器（ADM200系列系列）：性高、排水能力大。

是为了防止元件和管路的破坏，而限制回路中较高压力的阀。过较高压力就自动放气。

是在回路中的压力达到阀的规定值时，使部分气体从排气侧放出，以保持回路中的压力在规定值的阀。

溢流阀和安全阀的作用不同，但结构原理基本相同。详见>>>SMC溢流阀AP系列

是当进口压力或先导压力达到设定值时，便允许进口侧向出口侧流动的阀。

使用它，可根据气压的大小，来控制气动回路中各元件动作的先后顺序。

顺序阀常与单向阀并联，构成单向压力顺序阀。

在气动系统中，对气缸速度、鑫昊延迟时间、油雾器的油量，气缓冲气缸的缓冲能力等的控制，都是依靠流量控制来实现的。

控制流的方法很多，大致可以分为两类：一类是不可调的流量控制，如细长管、孔板等；

1、SMC冷冻式干燥器（IDF和IDU系列）：利用冷媒与压缩空气进行热交换，把压缩空气冷却至2~10℃的范围，以除去压缩齐齐中的水分（水蒸气成分）。

IDF为标准型，IDU为高温型；另外IDUS和IDFS为带不锈钢热交换器型。

2、SMC吸附式干燥器（ID系列）：利用其中的吸附剂对水分具有高压吸附、压脱附的特性进行干燥。

3、SMC高分子膜式干燥器（IDG系列）：利用高分子中空隔膜只让水蒸气通过，空气中的氮气和氧气不能通过进行干燥。

为得到多种功能，将空气过滤器、减压阀和油雾器等元件进行不同的组合，就构成空气组合元件。

各元件之间采用模块式连接方式。元件之间使用了带托架的隔板组件，将固定件挂到杠杆销上，再拧紧紧定螺钉，则固定件上的斜面与元件上的斜面便使组件紧紧拉在一起。

这种连接方式安装简单，密封性好，易于实现标准化、系列化，可缩小外形尺寸，节省空间和配管，便于维修，便于集中管理。

空气过滤器、减压阀和油雾器的顺序组合，通常称为气动三大件。AW是将空气过滤器和减压阀一体化，称为过滤减压阀。

SMC自动排水器用于排除管道处、油水分离器、气罐以及各种过滤器底部等处的冷凝水。

可安装于不便进行人工排水的地方，如高处、处、狭窄处。并且还可以防止人工排水被遗忘而造成压缩空气被冷凝水重新污染。

另一类是可调的流量控制，如喷嘴挡板机构、各种流量控制阀等。控制压缩空气流量的阀称为流量控制阀。

SMC 速度控制阀的种类繁多。按安装方式，有直接安装型（接头体靠螺纹连接在气缸通口上，另一端为快换接头或配管）和面板安装型（将调速阀固定在面板上，气路连接为快换接头）。
