其他检测模式的过量增益曲线很难确定。反射板式

传感器的过量增益曲线是使用84mm直径的反射

板来确定的，除非另有特别注明。过量增益曲线的形状

受反射板大小的影响，将几个反射板放在一起组成一个

反射板簇来使用，可以扩大检测范围，并可以获得较高

的过量增益值（图43）。一个小的三垂镜式反射板能产

生一个小的曲线图。反射板所使用的材料也会影响到过

量增益，一般而言，反射板所用材料的反射系数越高，

获得的过量增益值就越大。

光电接近式检测模式是一种对光能的利用率较的

检测模式。接收器只是接收到了很少的一部分反

射光，因而过量增益要于其他检测模式。

直反式、聚焦式、宽光束式、定区域式和可调区域式的

过量增益曲线图是以Kodak 90%反光率的白测试卡为被

测物来标定的。直反式过量增益的曲线与被测物的反光

率有很大关系。

对于长检测距离的反射板式传感器，其发射器和接收器

各有一个镜头，反射板将多数的入射光直接反射回传感器。

被测物的外形和尺寸也会影响到直反式传感器的过量增

益。直反式传感器的过量增益曲线图是假定白测试卡完

全充满了传感器的有效光束区域。如果只遮住一部分有

效光束，则反射回接收器的光就会减少。

我们在安装红外光传感器时常犯的错误就是未能将

光束的中心对准接收器或被测物。安装支架可以

用来调整传感器位置以对准光路，这种方法通常只用来

进行微调。我们不要认为机械上的对准等同于光路的对

准。

对于任一种检测模式的光电传感器，其过量增益与

检测距离的关系是一定的。例如，对于对射式传

感器，其过量增益值与检测距离变化的平方有关系。如

果检测距离扩展了1倍，则过量增益减小为原来的(1/2)2

= 1/4，如果检测距离扩展到原来的3倍，则过量增益减

小为原来的(1/3)2 = 1/9。过量增益图用对数关系来表示

的话，总是一条直线。

由于发射器发出的光直接照向接收器，所以对射式传感

器能有效的利用光能，因此对射式传感器的过量增益

值远远高于其他检测模式。

对于大多数传感器，其过量增益指示灯可以很好的指示

光路的对准情况并观察传感器的工作情况。根据传感器

的不同，我们可以通过几种方法来降过量增益值以便

于观察光路的对准情况。在对射式和反射板式的传感器

中，可以通过两种简单的方法来进行的对准。

象直反式一样，宽光束反直式的过量增益同样受被测物

大小与反光率的影响，但并不是特别明显，因为宽光束

直反式传感器的检测距离非常短

对于聚焦式传感器，因为其能量都集中在焦点处，所以

其较大的过量增益值要比其他接近检测模式的要高很

多，因而可用来检测反光率较的物体。被测物反光率

的大小对景深大小的影响比较大，而且因为有效光束很

小，因而可以检测很小的物体。

1) 在实际使用过程中，被测物是透明或半透明的物体

2) 只有一部分有效光束被挡住

对于接近检测模式的光电传感器，如果背景较近，且在

检测区域内，那么就可能出现被测物和背景的对比度较

的问题。如果背景的反光率高于被测物的反光率，则

这个问题就更复杂了。定区域式，可调区域式或声波

接近式传感器通常可以解决这个问题。

通常，对比度为3是传感器可区分的较值，但这也只

能忽略光线的微弱变化对检测性的影响，例如传感

器镜头表面有一些灰尘或被测物表面不规则。

传感器的输出有开关量和模拟量之分。开关量输出

仅有两种状态：导通和截止。其负载可以是一个

指示灯、报警器、离合器、电磁阀或者继电器；还可以

为计时器、计数器或为PLC提供输入信号，有的传感器

还提供了可选的输出逻辑功能。典型的逻辑功能有ON

延时、OFF延时、ON/OFF延时，单触发和延时单触发。

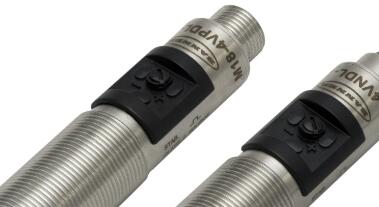

如果传感器有过量增益调整旋钮，我们可以适当调过

量增益值，调整传感器位置，并观察指示灯的闪烁频率

来确定对准情况。如果传感器没有过量增益调整旋钮，

我们可以用纸暂时挡住传感器镜头（或反射板），调整

传感器位置，观察指示灯的闪烁频率来确定对准情况。

色标检测应用通常要区分两种色彩和反光率都比较接近

的颜色。现在有两种方法适用于此种应用：一是使用带

可编程技术的传感器，二是选择合适的光源以增大检测

的对比度。

模拟量的输出是一个与接收到的光信号强度成比例的电

压值或电流值。模拟量输出的声波传感器，其输出值

是与传感器到被测物之间的距离成比例的电压值或电流

值，被测物反射声波，传感器通过计算从发射声波到接

收到回波所需要的时间，来输出一个电压值或电流值。

在一些检测应用中，其对比度往往于3，这就属于一

种对比度的检测应用，许多色标检测都属于这种应用。

另外一种比度的检测应用就是小的物体挡住了相对较

大的有效光束的一部分，如检测落下的小部件或断线检

测。

在对射式检测模式中（图50），暗态操作也就是说当被

测物出现，挡住有效光束时，传感器动作。如果没有被

测物出现而传感器动作，那就是亮态操作方式。在反射

板式的检测模式中，亮态操作和暗态操作也是这样的。

在接近式检测模式中，情况恰好相反（图51）。亮态条

件为被测物出现，将入射光反射回接收器；如果没有被

测物，那么就没有光线被反射回接收器。

在光电检测中，操作方式有亮态和暗态之分。有些型号

的传感器，其操作方式只能是亮态或暗态操作，有些传

感器有亮态/暗态选择开关。如果一个传感器调整为亮

态操作，那么当接收器接收到足够的光信号时，其输出

就会动作；如果调整为暗态操作，那么当接收器接收不

到光时，其输出就会动作。

光源的颜色非常重要：红色的LED分

辨不出白底上的红色标，但能看到蓝

色和绿色。蓝色LED可以看到绿色和红色，但看不到蓝

色。绿色LED可以看到红色和蓝色，但看不到绿色。可

见白光LED适用于许多检测场合。如果光源选的合适，

即使很小的颜色差别都能检测出来

模拟量输出适用于过程控制中，测量物体的位置、尺寸

或透明度。同时模拟量输出还可以为其他的模拟量设备

提供一个连续的模拟量控制信号，例如可以进行马达速

度控制。
