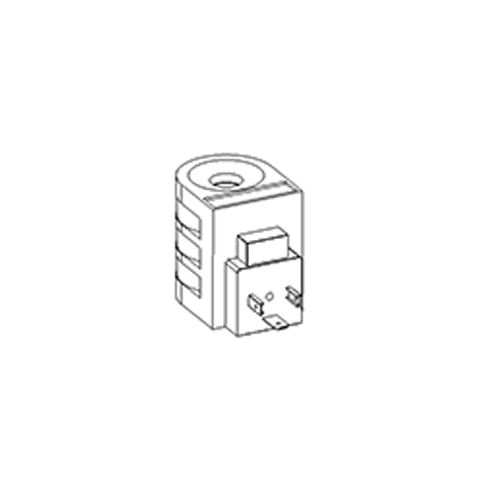

太阳SUN压电磁阀780912N
压电磁阀, 12 VDC 线圈 带 Deutsch DT04-2P 接头 without TVS Diode
技术数据 [ - ]
在 68ºF (20ºC) 环境温度下，线圈较高温度218ºF (105ºC)
Arc Suppression (TVS)None
电量消耗（温）- 在相关的电压下22 watts
较高环境温度50 °C
电压/频率12 VDC
运行电压范围+/- 10% nominal
寿命测试等级100 %
接头Deutsch DT04-2P
接头防护等级IP69K
衔铁直径12,7 mm
线圈锁紧螺母扭矩0,5 Nm
所有1系列的螺线管执行器的手动调节选项都可以选择。 2口流向3口的流量不是比例的
FMDA有很高的控制分辨率，但是反向流量被限制在1.5 gpm (6 L/min)。（如图9中的流量曲线）
FMDB提供相对些的控制分辨率,但是反向流量2口至3口可 满足较大流量。（如图10中的流量曲线）
两个FMDB系列的阀可以组合成一个4通3位功能，此时回油可 以经过阀体。（见图11）
两个FMDA系列的阀可以组合成进流单元，用于4通3位流入/ 流出排气回路，
此时液流单独通过一回路回油箱。（见图12） 两个不同流量范围的比例流量阀
可以被选用于不同液压缸缸径 比, 不管在4位功能还是排气回路如图11和12所示。 （这里忽 略特殊阀芯比的情况）
技术特性[ - ]
该DC线圈不包括TVS浪涌抑制二极管。 没有TVS二极管的线圈只能在电气系统其他地方包含浪涌抑制时使用。
Deutsch DT04-2P连接器满足热冲击测试的要求。 在该测试中，线圈通电以达到其稳定的温度，
然后立即浸入冰冷的水中。 该过程重复5次，之后，线圈的绝缘电阻不应于10兆欧。
采用包覆成型塑料制成，带有透明的三价镀锌助焊剂笼。
额定值：+/- 10％额定电压，连续负载
IP等级取决于线圈连接器和使用的配对连接器。
带有配对连接器的电源线是必需的，不包含在产品中。
