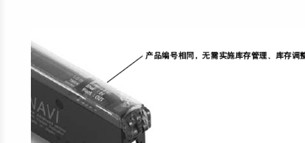

可使数字显示的方向根据放大器的安装方向进行反转。

可根据数字显示屏的闪烁确认相对于当前入光量的基准值余量。

通过将光纤传感器逐台安装到主光纤传感器上，可通过数据通信复制主传感器的设定内容。

对多个光纤传感器进行相同设定时，可防止设定错误导致的故障，在变更装置的设计时，只需对作业指示书进行少许变更即可。

安装DIN导轨时，可通过本体侧面的通孔进行直装。直装时，只设置1台或安装至运转部上时，可准确进行安装而不偏移。

备有反应时间及检测距离不同的标准型和长距离型2种产品。 可根据用途选择使用。

设定后，约20秒内不进行键操作时，数字显示屏将熄灭，消耗电量将被控制在约600mW以下。 (亮灯时720mW以下)

无金属构造

未采用任何金属部品，因此即使保护套管破损，也不用担心发生金属污染。适于需要在清洁环境中使用的半导体前工序等的各种装置。

长距离、窄视野检测

内置透镜，从而实现开口角30°的窄视野检测。

提高前端部分的转动性

保护套管的弯曲半径达到R30mm。相较于以往（R40mm），更易于转动。

可简单切断保护套管

附带专用的光纤切割器，可简单地切断保护套管。可简单地调整长度，因此能减少施工时的繁琐。

[1] 插入ø4mm 的保护套管，使其到达要切断的位置。

[2] 向下按压，直至使A部分固定，在该状态下，使保护套管旋转1次，然后切断。

彻底改变光纤常识。

极细外形，可使用固定螺丝在狭小场所进行安装。新增了ø1/1.5/2.5/3/4共5种形状。

新增前端直径φ0.25mm的极细型系列产品。

明确符合RoHS适用于充电电池制造工序安装强度提高

通过内置微型透镜，从而使检测头实现小型化。

ø1.5mm的小型检测头，也能内置透镜。

另外，反射型采用内导杆，从而可均一地配置素线，减少受光量的偏差。

备有M2螺丝1点安装的FT-WZ4/Z20HBW、FD-WZ4/Z20HBW及M3螺丝1点安装的FT-WZ7/Z40HBW、FDWZ7/Z40HBW。

强韧度，可小弯曲。通用、GPZ。彻底改变光纤常识。

由于光纤一侧为反射镜，因此与透过型传感器相比操作更轻松。尤其擅长透明体检测。

强韧度，可小弯曲。通用、GPZ。彻底改变光纤常识。

细径型更易弯曲，保护管可裁切、延长

异常时(液体过剩、光纤断线等)传感器OFF ！

◎无液体时：入光(输出ON) ◎有液体时·光纤断线时：非入光(输出OFF)

与放大器FX-500系列组合，较大可实现达以往4倍的入光量的稳定性。更换放大器后，数字显示仍能显示近似值，容易管理。

光纤导线与插头的定心精度提高至以往产品的2倍。插入至放大器的精度提高，从而大幅提高了抑制机体差的效果。

◦定心精度：±40μm以内。

强韧度，可小弯曲。通用、GPZ。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

强韧度，可小弯曲。通用、GPZ。彻底改变光纤常识。

由于入光量因方向判别的应用等存在较大差异，因此可简单设定阈值，可实现稳定的检测。

另外，相较于以往产品，S/N比也提高到了1.3倍。

为明确数据控制而需要对每个字节(传感器输入：8台)进行处理时，或预定日后增添传感器时，可设定闲置单元(传感器)。

此外，以往的远程I/O必需16台的设置空间，但现在可将设置空间控制在所需的小限度。

(例)将16台分为8台一组，每3台设置一个闲置单元时

请勿将本产品作为BZ人身安全的检测装置使用。

欲进行以BZ人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全BZ的法律和标准的产品。

请确保在电源切断的状态下安装或拆卸放大器。

请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。

直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器)时，有时会损坏本体和电源。

定期获取传感器的入光量、压力值等的数值并图表化，可有效进行预防维护。

(例)光纤传感器脏污所导致的光量降。

将所连接的数字传感器的设定存入SC-GU2-C。只需按下“设定扩展(EXT.)”键，即可发送设定数据并恢复到原来的状态。从而顺利进行更换传感器等维护作业。

此外，在接通电源时，自动对保存在SC-GU2-C中的设定以及数字传感器的设定进行确认。

设定异常时，存储功能指示灯闪烁，并发送报警信号。可防止装置在设定已变更的状态下运行。

减少CC-Link从站的设置空间。采用连接器连接，可削减配线工时，有助于缩短施工时间。

电缆请务必使用另售的单触式电缆。此外，延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。

FX-311（P）根据LONG(长距离检测)、STD(标准)或S-D(减光)的用途，可选择合适的检测模式。

此外，FX-311B（P）及FX-311G（P）可切换至LONG(长距离检测)、STD(标准)、FAST(高速检测)中的任意一种模式。

观察工作状态指示灯(橙色)的同时，调节灵敏度。但是，由于指示灯亮起的状态依赖于检测状态和动作选择的组合，所以请确认下表。

灵敏度调节器是12回转调节器。向右完全旋转它获得较大灵敏度。

指针表示当前灵敏度水平。

本产品配备“帮助功能”，通过指针闪烁可很容易找到较佳灵敏度位置。

为了使“帮助功能”有效，将动作切换开关按照L-ON(入光时ON)→D-ON(非入光时ON)→L-ON(入光时ON)切换。

当调节移动物体灵敏度时，不可使用“帮助功能”。

一旦灵敏度调节完成，“帮助功能”将自动关闭。

调节灵敏度时若不使用“帮助功能”，请将动作切换开关设定为D-ON(非入光时ON)，并等待2秒钟以上，使“帮助功能”无效。

使用环境温度因放大器的安装台数而异，请务必进行确认。

安装2台以上的放大器时，请确保将其安装在DIN导轨上。

安装使用时，请将放大器紧贴安装在一起，并将它们安装在两端另售尾盘（MS-DIN-E）之间。

当放大器依据安装方式在DIN导轨上移动时，将它们安装在两端另售尾盘（MS-DIN-E）之间。

多可安装15台。(共16台)

安装数量为2台以上时，2台以后所使用的单触式电缆请使用子电缆（CN-71-C□）。

本产品与数字光纤传感器FX-300系列之间，无法对自动防干扰功能以外的设定进行通信，

因此连接两种机型进行使用时，请将同一机型集中在一起。

本产品配备断开延迟定时器功能。使用定时器动作切换开关可选择定时时间为约10ms或40ms。

可变的断开延迟定时器可一定程度地延长输出信号，当连接设备反应较慢或检测小型物体而信号较短时有效。

本产品配备自动防干扰功能。连接多个FX-311系列时，由 于各个不同的投光定时是自动设定的，

所以多可紧贴安装 4个光纤头。另外，即使放大器与数字光纤传感器FX-300系列紧贴安装，

防干扰功能仍然有效。但是，如果两种型号的放大器连接使用，请将相同型号的安装在一起。

请务必在切断电源的状态下进行配线作业和安装作业。

请确认电源的波动，以免电源输入过额定范围。

外加过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。

使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。

在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。

负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。

可对应形状、颜色、表面状态等有所不同的各种部品。

可与各种光纤相组合，实现光点直径φ0.4～φ3.5mm。

无论与哪种光纤相组合，均可实现检测距离为0～30mm、光点直径约为φ4mm的平行光。

另外，对于反射光量较小的工件，如果使用投光线较小的光纤，则更加稳。

将一般的铝制机身更改为SUS303机身，从而可减少因过 度拧紧而造成的破损。

使安装工具实现共通，从而可削减库存、降工具的成本。

强韧度，可小弯曲。通用、GPZ。彻底改变光纤常识。

2012年12月开始的SC-GU3-01可对应iQSS，铭板设计发生以下变更。

可对应LS-500系列的版本，铭板设计发生以下变更。

（SC-GU3-01在2014年2月出货、SC-GU3-02在2014年5月出货、SC-GU3-03在2014年8月出货）

以往产品和升级产品的判断请查看铭板右下型号名称「SC-GU3-01」「SC-GU3-02」「SC-GU3-03」后面是否带有“：”(冒号)来做出判断。

※上图是SC-GU3-01。

掌握、存储装置调试时传感器的设定状态后，可及早解决用户使用该装置的过程中发生的故障。

设备流水线发生故障时，可通过网络确认传感器的设定状态。因此，可将现场作业人员的工时降到较。

将装置的出厂设定条件作为“设定文件”预先存储后，即使更换了传感器，

也只需通过CC-Link写入即可实现通信。由于更换作业时也连接连接器，所以无需工具即可轻松操作。
