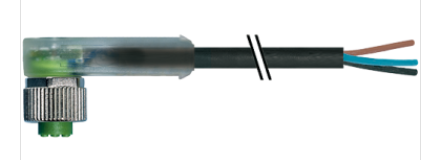

新款MURR的黑色连接器

新款MURR的黑色连接器

技术资料

母90°

M12,3极

2×LED（PNP）

Art-No。7005 - M12 Lite - （塑料六角螺钉）根据要求

锌压铸，保护盖涂层

塑料外壳具有良好的耐化学品和油。对腐蚀性介质的耐受性应根据您的应用进行单独测试。有关要求的进一步细节 根据要求提供更多电缆长度

电缆

电线数量/直径 3×0.34mm²

电线隔离 PP（br，bl，bk）

C轨道属性 10 Mio.

材质（夹克） PUR（UL / CSA），焊接火花

外Ø 4.3毫米±5％

弯曲半径（移动） 10×外Ø

温度范围（固定） -40 ... + 80°C

温度范围（移动） -25 ... + 80°C

电缆识别 653

电缆类型 5（PURschweißfunkenbeständig）

批准（电缆） cRUus（AWM-Style 20549/10493）; CE符合

电缆重量[g / m] 29,70

材料（电线） 铜线，裸露

电阻（） 较大。60Ω/ km（20°C）

单线Ø（铁芯） 0.1毫米

建筑（） 42×0.1 mm（多股线6级）

直径（） 3×0.34mm²

AWG 类似于AWG 22

材料（电线隔离） PP

材料特性（电线隔离） CFC-，卤素，镉，硅和无铅

肖氏硬度（电线隔离） 74±3 D.

线Ø包括 隔离 1.25 mm±5％

电线的颜色/编号 br，bk，bl

绞合组合 3根电线扭曲

屏蔽 没有

材质（夹克） PUR

材料属性（夹克） CFC-，卤素 - ，镉 - ，硅树脂和无铅，亚光，粘附性，机器易于加工，耐磨，水解，微生物和焊接火花

肖氏硬度（护套） 58±3 D.

外Ø（夹克） 4.3毫米±5％

颜色（夹克） 黑色

耐化学性 良好的耐油，汽油和化学品（EN 60811-404）

热阻 阻燃UL，FT2，IEC 60332-1，IEC 60332-2-2，焊接防火花

标称电压 300 V AC

测试电压 2500 V AC

当前负载能力 根据DIN VDE 0298-4

温度范围（固定） -40 ... + 80°C，（+ 90°C，长10 000工作小时）

温度范围（移动） -25 ... + 80°C，（+ 90°C，长10 000工作小时）

弯曲半径（固定） 5×外Ø

弯曲半径（移动） 10×外Ø

弯曲次数（C轨道） 较大。10 Mio. （25°C）

行进距离（C轨道） 较大。5米（水平）

行驶速度（C轨道） 较大。3.3米/秒

加速度（C轨道） 较大。5米/秒

扭转应力 ±360°/米

扭转周期数 较大。1 Mio. （25°C）

扭转速度 35次/分钟

夹克颜色 黑色

技术数据

工作电压 24 V DC±25％

工作电压（仅限UL列出） 30 V DC

额定浪涌电压 0.8千伏

每次接触的工作电流 较大。4 A.

材料组 IEC 60664-1，I类

编码 A编码

LED显示屏 （黄绿色）

锁定端口 螺纹（M12×1 mm）TJ扭矩0.6 Nm，自锁

压缩腺体 M12（SW13）

保护 插入并拧紧IP65，IP66K，IP67（EN 60529）

材料 PUR

适用于波纹管（内部Ø） 10毫米

锁定材料 锌压铸，保护盖涂层
