产品型号

Art.No： 7000-12101-0140300

替代产品：    7000-12101-0140500

重量： 0.14千克

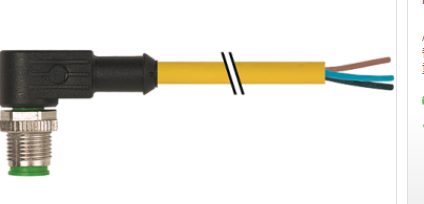

公头90°

M12,4极，

带电缆套管

塑料外壳，具有良好的耐化学品和油脂性能。对腐蚀性介质的耐受性应根据

您的应用进行单独测试。有关要求的进一步细节 根据要求提供更多电缆长度

电缆

电线数量/直径 4×0.34mm²

电线隔离 PVC（br，wh，bl，bk）

材质（夹克） PVC（UL / CSA）

外Ø 5.0毫米±5％

弯曲半径（移动） 10×外Ø

温度范围（固定） -30 ... + 80°C

温度范围（移动） -5 ... + 80°C

电缆识别 014

电缆类型 1（PVC）

批准（电缆） UL（AWM-Style 2464/1731），CSA

电缆重量[g / m] 40,70

材料（电线） 铜线，裸露

电阻（） 较大。60Ω/ km（20°C）

单线Ø（铁芯） 0.15毫米

建筑（） 19×0.15 mm（多股线5级）

直径（） 4×0.34mm²

AWG 类似于AWG 22

材料（电线隔离） PVC

材料特性（电线隔离） CFC-，镉 - ，硅树脂和无铅

肖氏硬度（电线隔离） 45±5 D.

线Ø包括 隔离 1.25 mm±5％

电线的颜色/编号 br，bk，bl，wh

绞合组合 4根电线扭曲

屏蔽 没有

材质（夹克） PVC

材料属性（夹克） CFC-，镉 - ，硅树脂和无铅

肖氏硬度（护套） 85±5 A.

外Ø（夹克） 5.0毫米±5％

颜色（夹克） 黄色

耐化学性 良好的耐油，汽油和化学品

热阻 阻燃UL 1581 VW1 / CSA FT1

标称电压 UL 300 V AC

测试电压 2000 V AC

当前负载能力 根据DIN VDE 0298-4

温度范围（固定） -30 ... + 80°C

温度范围（移动） -5 ... + 80°C

弯曲半径（固定） 5×外Ø

弯曲半径（移动） 10×外Ø

夹克颜色 黄色

技术数据

工作电压 较大。250 V AC / DC

工作电压（仅限UL列出） 较大。30 V AC / DC

额定浪涌电压 2.5千伏

每次接触的工作电流 较大。4 A.

材料组 IEC 60664-1，I类

编码 A编码

锁定端口 螺纹（M12×1 mm）TJ扭矩0.6 Nm，自锁

压缩腺体 M12（SW13）

保护 插入并拧紧IP65，IP66K，IP67（EN 60529）

锁定材料 锌压铸，亚光镀镍

材料 PUR

适用于波纹管（内部Ø） 10毫米
