1. 在基本产品的基础上,我们能够为客户提供更多功能选项,
比如:带防尘罩的气缸,双活塞杆气缸,高温气缸,压液压缸,
背靠背气缸,活塞杆加长气缸,带金属防尘圈的气缸,带电磁阀的气缸等,
详细选型见样本27页‘订购指南’。2. 如需特殊定制,请咨询派克自动化的销售人员。

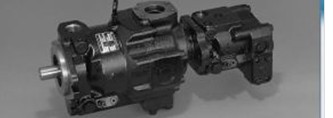

所有控制均通过对斜盘的正确定位来实现。这是靠一个
作用於该斜盘的一端的一个伺服活塞克服诸柱塞的偏置
力与对中弹簧在另一端的合力而工作来实现的。控制阀
芯起一个节流阀的作用,改变该伺服活塞后面的压力。
如图1中所示,Parker柱塞泵所产生的流量与诸泵油柱
塞的行程有关。此行程本身又取决於该斜盘的位置。在
17O角时实现较大流量。
借助於内部油口,压力从输出油口经节流孔(E)连通於伺
服活塞,并经流道(D)连通於控制阀芯。此外压力经节流
孔(F)作用於控制阀芯腔。只要控制阀芯两端的压力保持
相等,由於弹簧的附加力。阀芯将保持偏置於上位。
当压力达到补偿器控制的设定值时,锥阀芯离开其阀
座,使阀芯腔中的压力降。於是阀芯向下运动,使伺
服活塞腔中的压力经油口(A)泄放。伺服活塞上降了的
压力使伺服活塞向右运动。此运动减小斜盘角并借此减
小泵的输出流量。
由原动机驱动的旋转缸体使诸柱塞沿圆形路径运动而诸
柱塞滑靴靠静压支承在该斜盘的端面上。当斜盘处於该
缸体的中心线垂直的竖直位置时,没有柱塞行程,从而没有
油液排量。当该斜盘被定位於一个角度时,诸柱塞被迫进出
该缸体而发生油液排量。斜盘角越大,则柱塞行程越大。
泵油柱塞组件的中心线与该斜盘的中心线错开。因而,如附图
1A 上所示,诸柱塞的合力倾向於使该斜盘回程到竖直 (中立 )
位置。当该斜盘被伺服活塞的力倾斜时此回程力被平衡。
斜盘角控制着泵的输出流量。斜盘角受由诸泵油柱塞对
斜盘产生的力和伺服活塞的力控制。当二者处於相同压
力下时伺服活塞的力大於诸泵油柱塞的力。
当控制阀芯上的泵压力下降到於阀芯腔中的压力和弹
簧力时,控制阀芯向上运动。保持阀芯两侧的平衡。如
果泵压力下降到於补偿器控制设定值,则控制阀芯向
上运动,把泵带到较大排量。
泵从发货时在 PAVC 33/38/65 上带 150 PSI
(10 Bar)的压差,PVAC 100为300 PSI (21 Bar)当
50%较大斜盘角。在泵的整个寿命中压差将不改变。
如果此控制已被篡改。则可以如下进行对正确设定值的
密切接进:
用一个在出口(不是下面标 B 的油口) 中的
0 - 3000 PSI (0 - 207 Bar)压力表使泵截流(无流
量),把压力控制退回(逆时针旋满)。
泄漏量小高频响,通油能力大
准确的故障状态诊断零遮盖阀的机械式零点调节高强度
阀芯位置的位移反馈可选择阀芯位置行程监控
公称尺寸为至的系列先导式比例换向阀被用于控制流量。
该阀具有集成的电子元件,主级的阀芯位置可调。
典型的应用是:流量控制和可实现流量调节,在快速
速特性下的工作运行带有阀芯位置监控用于:压力机控
制,动态位置调节和压力流量闭环系统。
受一个溢流阀的限制;则 B 油口中的该溢流阀将允许泵在
一个预设压力下待命。此外,与 B 油口管路并联的多个远
程先导溢流阀能产生多级顺序设定压力。
此选项可以用作对负载传感选项(A)的替代而实现压
待机。较待机压力稍高於使用选项(A)所实现者。在
补偿模式中还有来自控制泄油口 A 的 0.9 GPM
(3.4 LPM) 流量外还有来自小信号油口 B 的大约 0.3 GPM
(1.14 LPM) 的流量。
可以用一个比例压力控制阀代替溢流阀给出与该阀的电气输
入信号成比例的可变压力控制。把此配置与斜盘位置检测装
置、放大器及逻辑电路组合。实现对压力和 /或流量的伺服
控制。注意:如果系统压力有可能降到泵的较压力以
下,则在出油管路中需要一个顺序阀来保持伺服流量控制。
关於伺服元件请参见订货资料部分。
该压力表读数应在以下范围[PAVC 33 300-325
PSI (21-22 Bar), PAVC 38 375-400 PSI
(26-28 Bar), PAVC 65 400-425 PSI (28-29 Bar),
PAVC 100 550-600 PSI (32-42 Bar)]。如果压力
表读数过此范围。则逆时针旋动压差调整钮。
直到达到正确的PSI值。
当泵设置成控制方式(M)时,通过控制小信号 B 油口
中的压力能实现对 PAVC 输出压力的远程控制。一个手
动、液压先导、电气或电气比例控制的压力控制装置设在
从该小信号 B 油口到油箱的管路中。於是泵将保持近似
等於 B 油口中的压力加上泵的压差设定值的压力。
如果当达到想要的泵输出压力时小信号油口中的压力值
通过在泵出油口中设置一个节流(固定的或可调的)来
实现流量控制。如下所述,跨越此流量控制的压降(?P)
是控制泵的输出的控制信号。
应该指出,泵仍然是压力补偿的并在选定的设定压力下
减小行程。只要达到压力补偿器设定值,压力补偿器控
制将取代流量控制。
此配置还能用来提供压待命,办法是经一个适合於1-2
GPM (3.8-7.6 LPM) 流量的简单的通/断阀泄放 B 油口。当
需要流量或压力时,此闭关闭,使系统压力能在控制阀芯后
面建立起来并使泵恢复行程。
如果不是测量泵出油口中节流前后的压降而是测量一个
方向控制阀的下游,则将跨越该阀芯保持恒定的压降。
这针对该方向控制阀任何给定的开口造成一个恒定的流
量,与下游工作负载与泵的运行转速无关。
如图所示,控制阀芯腔中的压力既受压力补偿控制(3)的
影响又受功率控制(2)的影响。此腔中的压力是这两个控
制的设定点的函数。两个设定点都是可调的。
当该流量控制处的压降增加(表示输出流量加大)时,
泵试图通过减小输出流量来补偿。它通过经管路(C)
检测流量控制下游侧较的压力,使此压力在控制阀芯
上与经流道(D)的泵压力相平衡而实现这一点。控制
阀芯被压差克服控制阀芯弹簧向下推。这泄放伺服活塞
腔,把泵的行程减小到一点,该点处保持设定的跨节流
压降并得到该流量。
当压降减小(表示输出流量减小)时反过来也是这样。
在此情况下,控制阀芯被向上推。这加大泵的排量以便
保持预定的压降或恒定的流量。
功率“A”曲线对应流量“A”曲线,代表了功率(转矩)控制的特殊设定。
通过这个设定,要求的较大功率将表示在功率曲线的顶点(较大点)。
在这个设定下的流量将遵循所示的流量 - 压力曲线。
举例 -1800 RPM, 曲线标记“C”:
A. 流量将遵循曲线“C”并且泵在190 bar(2750 PSI) 下将无流量输出。
B. 83 bar (1200 PSI)以上将不能实现全流量。
C. 在 103 bar (1500 PSI) 时流量将约为 48.1 LPM (12.7 GPM)。
D. 较大功率 [11 KW (15 HP)] 大约出现在 117 bar (1700 PSI)。
所示的转矩值对应在所示转速下的功率。
除了以上讨论的三种控制配置,有可能把所三种控制装置
组合在一个泵上。在此方式中,控制阀芯的位置是压力补
偿器控制(3)、功率控制(2)及流量控制(4)的动作的函数。
泵“检测”移动负载所需的压力大小并调整输出流量去适
应所选定的阀开口和克服负载的压力加上跨阀芯的预设P。
此配置的在於实现优异的可重复的流量特性,而且与严
格的压力补偿系统相比,在节流的同时实现明显的节能。
功率控制(2)是对伺服活塞的位置敏感的。当伺服活塞
在右侧时斜盘引起较小流量而功率控制柱塞对其相伴锥阀
芯建立较大弹簧压力(机械反馈)。当伺服活塞在左侧而
流量较大时,功率控制球减小该锥阀芯上的弹簧压力。这
使它在控制阀芯腔中较的压力下打开,借此泄放控制阀
芯腔中的某些压力。随着压力补偿器控制的动作。这使控
制阀芯向下运动。泄放伺服活塞腔并使伺服活塞动起来。
这减小输出流量从而减小功率。
