电缆测试条件 弯曲强度: 遵循 Festo 标准

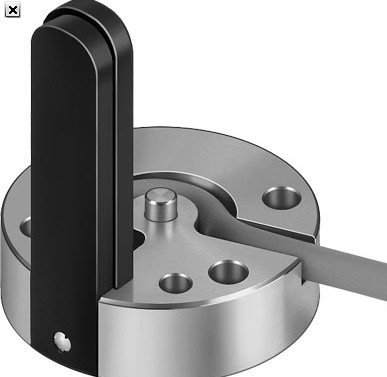

得益于其极为紧凑的结构，SDAS-MHS 是用于爪手、紧凑型气缸及所

有安装空间有限的应用场合的解决方案。

拖链: 5 百万次循环，弯曲半径 28 mm

抗扭转: > 300,000 次, ± 270°/0.1 m

电缆护套颜色 灰色

电缆护套材料 TPE-U(PUR)

材料信息：针脚触点 镀金铜合金 –

结构特点 用于 T 型槽

安装位置 任意

安装方式 螺丝夹紧

RCM mark

KC 标记 KC EMC

CE 标记（见合格声明） 符合欧盟 EMC 指令

防护等级 IP65, IP68

SDAS-MHS 用于和气缸一起组成非接触式活塞位置反馈。一个设备集

合了两种功能。

电缆长度 [m] 0.3 2.5

电缆属性 适用于拖链/机器人

2. 用作可编程接近开关，SDAS-MHS 以二进制信号反馈活塞位置，

标准为 24 V 输出信号。另外，通过设备上的电容控制键在感测范围

内可示教两个接近开关开关点。

材料注意事项 RoHS 合规

不含卤素1. 用作位置变送器时，其输出与感测范围内行程成正比的信号，信

号可用 IO-Link® 通信标准。而且，4 条通道可通过 IO-Link® 编程为

接近开关、区域值比较器或迟滞比较器。

机电元件 SDAS-MHS- … -0,3-M8 SDAS-MHS- … -2,5-LE

电接口 1

连接方式 带插头电缆 电缆

连接技术 M8x1, A编码，符合 EN 61076-2-104 开放式

针脚/芯数 4

安装方式 螺纹锁定 –

连接方向 同轴向

电缆柔性安装时，环境温度 [°C] –20 … +70
