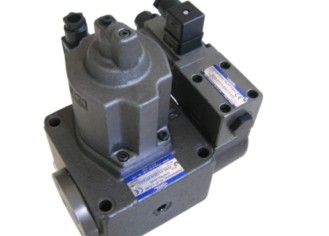

油研比例阀主要特点，EFBG-06-250-H-20T

油研比例阀主要特点，EFBG-06-250-H-20T

合理的流路包括强湿式电磁阀和5室系统

该设计实现了世界上 高水平的高压，高流速和压力损失。

压力和流量明显高于我们的传统产品。

UL / CSA产品也可用于支持海外设备。此外，CE Markin

与标准产品兼容

上述DIN连接器类型中增加了导通指示灯。

您可以轻松检查renoid的当前方向。

特殊接线方式（M12-4针式连接器型，中心DIN连接器型，

关于中心DIN M12-4针式连接器型，德国连接器型）

有关详细信息，请参阅307和308页。

有关使用中性和单侧位置的阀门的详细信息，请参见300页。

N1：AC / DC转换类型（线圈符号R *）不适用于带有通电指示灯的DIN连接器类型。

也可用于磷酸酯类液压油。但是，在磷酸酯类的情况下，密封是特殊的（氟化橡胶）。

请在Dell号码的开头“F-”。

也可作为特殊接线方式：“M12-4针式连接器型”

“中心DIN连接器型”“中心DIN M12-4针型连接器型”“型号连接器型”

我的意思是有关详细信息，请参阅307和308页。

在上面的型号配置中，指示的格式是选项和选项处理。所有阀门（包括型号中所示类型）均视为选件，因此请在选择时提前确认交货日期。

在3C60型阀门中，在气缸端口A和B之间安装一个执行器（见下图），其运动到达行程末端并停止。

在该条件下将阀门切换到空档位置时，无论工作范围内的电压如何， 大流量如下表所示。

除传统的接线盒类型和DIN连接器类型外，还适用于串行传输

M12-4针式连接器型，中心DIN连接器型有助于缩短接线过程，防水

您可以根据的德国连接器类型和应用进行选择。

大工作压力：约10％（31.5→35 MPa）

罐侧允许背压：约30％（16→21 MPa） 大流量：约60％（63→100 L / min）

与传统产品相比，压降值降10％（1.0→0.9 MPa）★，对设备节能有效。

流量：60 L / min，阀芯类型3C2 P→A流量值。

尽管压力高，流量大，压力损失小，两种电磁阀都带有直流电磁阀，

总长度为210→205 mm，质量为2.2→1.85 kg，使其结构紧凑，重量轻。

除了高压，高流量，通用型之外，还有一种无震动型，

可以 大限度地减少切换过程中的噪音和管道振动。

螺线管的高吸力和的弹簧力可提供而稳定的防污染操作。

I.E.C. Pub.529。因为它符合IP65，JIS C 0920 IP65（防尘和防喷型），

优异的防尘防水性。我们还提供IP67的德国连接器。

有关省电类型的详细信息，请另行咨询

大流量是不会导致阀门操作（切换）异常的极限流量。

大流量取决于阀芯类型，操作条件等。有关详细信息，请参阅297至299页上的标准型号表。

如果使用底板，请使用上面的型号订购

赛。如果未使用子板，则阀门安装表面

请完成大约6-S。

交流电磁阀（A *）不适用于无冲击型。

如果您需要无震动交流电源，请更换AC / DC更换类型

请使用Noid（R *）。

起始电流值表示 大行程的有效值。

也可提供除上述之外的线圈符号。有关详情，请另行咨询。

适用于频繁的手动阀切换。我

哦，因为它带锁，将其固定在按下按钮的状态你可以

电气接线部分是插入式，所以阀门可以删除。

上表中 大流量与电压之间的关系如下。 （但是，电压应在可用范围内。）

线圈符号限于D12，D24，A100，A120，A200和A240。

DSG-01-2B2-D24-S-70-L中心DIN连接器电气连接方法

有关未描述的项目，请参阅296页的标准产品型号配置。

这是一项创新的开发，融合了螺线管和其他部件的创新设计理念

高压，高流量电磁阀。

因为它是湿式的，所以它具有长寿命和噪音，并且没有油泄漏到外面。

以下两种型号可供选择，因此您可以根据应用选择 佳阀门。

通用型......可在高压（31.5 MPa）和高流量（120 L / min）下使用。

它可以抑制噪声的非常小的振动和冲击少......交换管道。

高吸力和的弹簧力可提供而稳定的防污染操作。

UL / CSA和CE标志产品也可用于支持海外设备。

除传统的接线盒类型和DIN连接器类型外，适用于串行传输

M12-4针式连接器类型和中心DIN连接器类型，有助于缩短布线过程，

您可以根据应用选择。

有关省电类型的详细信息，请与我们联系。

大流量是不会导致阀门操作（切换）异常的极限流量。

大流量取决于阀芯类型，操作条件等。有关详细信息，

请参阅312至314页上的标准型号表。

如果您使用的是子板，请使用上述型号订购

有。如果未使用子板，则在阀门安装表面上使用6-S请完成程度。

在弹簧偏置型中，螺线管安装在SOL b侧是标准配置，

但在此阀芯弹簧型的情况下，反向组件安装在SOL a侧

也可用。在反向装配的情况下，液压图符号如下。

对于2B * A和2B * B型阀门，请参阅以下“带中性位置和一侧位置的阀门”。

除了上述标准型号表中所示的双位阀之外，

还参考三位阀使用三个位置中的中性位置和SOL a激励位置。

还有两种类型的双位阀：阀门（2B * A）和阀门（2B * B），

它们使用空档位置和SOL b激励位置。

DSG-01系列电磁操作切换阀采用60至70设计改造，

具有高压，高流速，压力损失和紧凑性。以下显示了新旧比较。

有两个接地端子，但使用哪一个并不重要。

号如果您不需要普通板，请取下普通板并使用它请。

同样在DC电磁阀的情况下，极性无关紧要。

电源接通时请勿进行接线工作。电击和死亡导致

请正确接线。错误的接线会导致设备进入

它可能会移动并导致严重事故。
