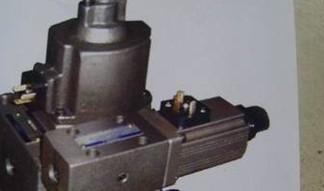

主要技术比例控制阀YUKEN，EFBG-03-125-C-20T

主要技术比例控制阀YUKEN，EFBG-03-125-C-20T

响应特性相当于简单伺服阀ELDFG-01EH：80 Hz / -90°

（±25％AmplitudeELDFG-03EH：50 Hz / -90°（±25％幅度）这些阀门可代替简单的伺服阀用于定位或压力控制。

简单的操作和用户友好性只有24 V直流电源和指令信号输入，阀门允许高度

液压系统的准确和快速操作。优异的抗污染性由于的螺线管，阀门提供优异的抗污染性

减少由流体污染和过滤成本引起的问题。

当使用钢管作为吸入口或排出口时，会产生从管道到泵的过大负荷

噪音过大。每当担心过载时，请使用橡胶软管。

对于NULL调整，取下保护螺钉并将修剪器旋转到螺钉后面。

调整后，务必安装保护螺钉.6 + PE连接器不包含在阀门中。单独准备.YUKEN零件号：TK290457-1

当不使用子板时，安装表面应该

具有良好的机加工表面（例如表面粗糙度为6-S）。

 对于NULL调整，取下保护螺钉并将修剪器旋转到螺钉后面。

调整后，一定要附加保护

拧。阀门不附带6 + PE连接器。单独准备.YUKEN零件号：TK290457-1使用标准子板，使用两个油箱端口中的一个（“TA”），但可以使用任一个。

当不使用子板时，安装表面应该

具有良好的机加工表面（例如表面粗糙度为6-S）。有两个油箱端口“TA”和TB“。注意端口”TA“可以单独使用。

测量每个阀门的该值;它可能因实际电路而异。

按照图表安装排水管道，确保泵壳内的压力保持在a

公称压力小于0.1MPa，浪涌压力小于0.5MPa。

顺时针旋转压力调节螺钉会增加压力。

有关调节螺钉每转的压力变化，请参见图表。调整后，务必拧紧锁紧螺母。

双排量型不支持完全切断功能。在泵排出侧提供安全阀。

将安全阀设置为 大工作压力+ 3至3.5 MPa的值。

在运行期间和运行一段时间后，AC伺服电机和泵的表面温度将变热。

防止手和身体其他部位接触。

下面显示的模型已在设计中进行了更改。

ASR系列通过直接驱动活塞泵提供可变流量

交流伺服电机控制转速在零到零的范围内

高水平。该系列允许使用a精 确控制流量/压力

专用的AMSR控制器。它还具有出色的响应和可重复性。

AMSR控制器形成反馈回路，用于计算偏差

来自机器侧的控制信号之间（速度和压力指令）

和传感器信号相应地驱动AC伺服电机。控制参数

可以使用专用软件以数字方式设置。

 M：接线盒类型（无手动执行器）

 P：插入式连接器类型（无手动执行器）

对于组合操作，请分别咨询我们有关液压回路，组件和电缆的类型。

管道长度应小于1米。不要将排水管连接到其他回水管，而是运行它

独立。管端应浸入油中。

在首次启动之前，通过泵将清洁的工作油注入泵壳

填充港口。为了避免首次启动时堵塞空气，请调整

控制阀使泵排出的油返回

直接到油箱或执行器在自由载荷下移动。

可能需要从泵壳和管线中排出空气以便将其排出

振动的原因。排气阀（型号：ST1004  -  *  -  10 *，

建议在出口处使用页面265）。对于安装了排气阀的排气装置，请在a处运行泵

转速提供等于/高于阀门重新流动的流速。

在发货时，该单位已预设为

交货率如下所示;安全阀已设置为

21 MPa（ASR2为19.5 MPa）。调整预设交付

和安全阀（压力），以满足您的系统要求。

转动流量调节螺钉进行单排量

型或大排量侧流量调节螺钉双排量型顺时针减少输送。

转动小排量侧流量调节螺钉对于双排量型顺时针增加输送。

请参阅53页的电磁阀额定值。

泵不包括管道法兰套件。如果需要，可以使用下面的管道法兰套件。有关管道的详细信息

法兰套件，请参见262和263页。

对于插座焊接类型F5-06-B-10或F5-10-B-10，由于法兰强度，操作压力可能受到限制。

请参阅“单排量类型的特性”（221页）。

大排量侧流量调节螺丝（检查操作

电磁操作方向阀“关闭”。）

这与单排量类型相同。见“特征

单位移类型“（221页）。注意该值不能设置在小于设置的水平之下

位移侧调节螺钉。小位移侧流量调节。拧

（检查电磁操作方向阀是否“开启”且负载压力为3 MPa或更高时的操作。）

这些泵以适合机械要求的转速运行，消除了不必要的动力损失。他们小化

在流体中产生热量并允许使用明显更小的储层。

在卸载操作或压力控制期间，电机以接近零的速度运行，从而将噪音水平保持在极水平。

交流伺服电机直接控制泵速，可在压和速下提高响应和稳定性。

伺服电机和控制器的放大器集成可节省空间和布线。参数可以是数字的

以简单且可重复的方式进行调整。

双排量型具有电磁操作的方向阀，以在大的和小的旋转斜盘角度之间切换。一个

双排量型单泵单元既可以压/大流量，也可以高压/小压力运行

流。因此，与具有相同电动机容量的单排量型相比，双排量型覆盖了a

显着更宽的工作压力和流量范围。

AMSR控制器具有组合功能，支持高达3200 L / min（ASR10 x 16单位）的大流量操作。

要单独订购交流伺服电机驱动泵以备用，请在型号前加上“N-”，并省略功能选择和参数编号。示例）N-ASR3-4G-HXSA100N-11

有关功率容量与压力/流量之间的关系，请参见223至228页的图表。

选择功率容量“E”时，只有AC 200 V的输入电压可用。

阴影区域中显示的类型是可选的。在选择之前检查交货日期。

仅在为流量设置选择“W”时才适用。

在以下情况下，电磁阀电气接线系统栏中添加以下符号。

使用阀门，使阀门压力差与流量之间的关系符合2页“流量控制范围”中的规定。

测量每个阀门的值;它可能因实际电路而异。安装位置有限制。请参见3页的“安装位置”

显示了处于中性位置的阀芯。还支持磷酸酯类流体。当使用磷酸酯类流体时，将“F-”前缀为型号，因为特殊

需要使用密封件（氟橡胶）

安装阀门时，轴线L-L的角度在距离轴线约±15°的范围内

水平面，如右图所示。如果是阀芯的轴向

对应于主振动方向，外力可能导致阀芯

发生故障。阀门必须以轴向方向安装

阀芯与主振动方向不对应。

注塑机，各种测试设备和钢厂设备。2013年9月订单开始

使用相当于ISO VG32或46的清洁石油基础油。建议的粘度范围为20至400 mm2 / s

温度范围为0至60℃，两者都必须满足上述液压油的使用要求。

必须小心谨慎，以保持对操作油污染的控制，否则可能导致操作油污染

故障并缩短了装置的寿命。请保持NAS 9级内的污染程度。

吸入口必须配备至少100微米（150目）的储液式过滤器，回油管必须有一个

10μm以下的线型滤波器。

运输时，请使用泵上的吊环。不要在吊环以外的地方使用吊索。

安装泵时，注油口应朝上。

泵入口处的允许吸入压力介于-16.7和+50 kPa之间。用于管道到吸入口，

使用下面所示的公称直径的管道。确保泵吸入口的高度于储液器中的油位。
