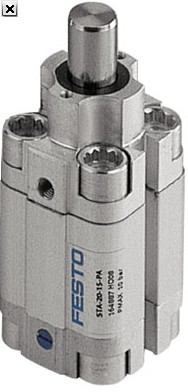

FESTO止动气缸适用性广STA-20-15-P-AR

FESTO止动气缸适用性广STA-20-15-P-AR

主要特性

一览

· 单作用或双作用

· 类型

—柱销型

—滚轮型

—滚轮杠杆型

· 即使安装距离较长，并用于单

个止动气缸时，安装于法兰板

上的电磁阀可快速驱动

· 集成的接近开关节省空间

· 电磁阀直接安装在法兰板上

· 快捷调整传送带

· 可安全止动重量多为150 kg

的工件承载装置、栈板和箱子

· 滚轮杠杆型可轻缓止动，不会

产生冲击振动或噪音

· 用阀岛可方便地驱动（例如，

与其它气缸组合用于一个装配工作站）

主要技术参数

缸径 ∅      20   32    50    80

缸径  STA    M5  G1/8  G1/8  –

STAF        –   M5    G1/8 G1/8

行程 [mm]   15   20    30   30/40

活塞杆 ∅ [mm]  12   20   32   50

安装方式     通过通孔

             通过内螺纹

安装位置   任意

工作模式    单作用或双作用

抗扭转       两侧扁平活塞杆

环境温度1) [°C] +5 ... +60

工作压力 [bar]        10

工作介质       过滤压缩空气，润滑或未润滑

结构特点     活塞气缸，带机械复位

缓冲          两端带弹性缓冲圈/垫

位置感测      通过接近开关

1) 注意接近开关工作范围。

-H- 注意：该产品符合ISO 1179-1和 ISO 228-1标准。

力 [N]

缸径 ∅       20   32   50   80

行程         15   20   30    30   40

伸出活塞杆上许用冲击力   170  830  2,300  14,600  13,300

弹簧力  13 ... 18  20 ... 42  43 ... 60  79 ... 115  101 ... 170
