只要特性

功能描述

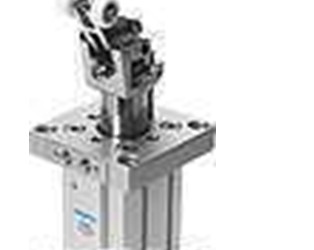

CLR 直线/回转式夹紧气缸适用于

各种类型的夹紧动作。通过活塞

杆的直线和摆动动作的组合，甚

至可以插入和移走夹紧范围以外

的工件。气缸可选择向左或向右

摆动，此外，缸径为 ∅ 40的 CLR

气缸还可进行直线运动。

产品

· 简单的机械系统

· 结构坚固

· 使用寿命长

· 初装和维护费用

· 新产品：带灰尘和焊接飞溅防护的 CLR

实用性强

· 夹紧手指，包括保护敏感表面

的易安装橡皮帽，可作为附件订购

· 夹紧手指可在 360°范围内自由调节

· 可使用易损件进行维修

易于安装

· 孔型符合 ISO 21287标准，因

此可使用标准附件范围里的脚

架和法兰安装件

· 轴承盖和端盖上采用内螺纹，

使得气缸安装简单，无论是直

接安装或使用安装附件

技术参数

活塞直径 ∅     12 16 20 25 32 40 50 63

气接口         M5 M5 M5 M5 G1/8 G1/8 G1/8  G1/8

工作介质      过滤压缩空气，润滑或未润滑

夹紧范围     › 2 mm 在终端位置前

夹紧行程1) [mm]   10 20 10 20 10 20 10 20 10 20 10 20 20 50 20 50

总行程2) [mm]    19 29 20 30 22 32 23 33 28 38 28 38 41 71 43 73

摆动方向     右，左        右，左，直线

摆动角度 [°]       90 ±1

结构特点     活塞

             活塞杆

             缸筒

缓冲形式    两端带弹性缓冲垫

位置感测     带位置感测

安装型式     通过通孔

            通过内螺纹

            通过附件

安装位置     任意

1) 夹紧行程与影响夹紧动作的直线行程相等

2) 总行程包括夹紧行程和摆动行程

工作和环境条件

工作压力 [bar]      2 ... 10

环境温度1) [°C]    –10 ... +80

耐腐蚀等级 CRC2)    2

1) 注意接近开关的工作范围

2) 耐腐蚀等级2，符合Festo940070标准。

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。
