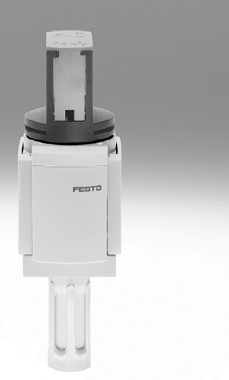

费斯托开关阀挑选方法MS6-EM1-¼
性能
• 手控开关阀,用于气动装置进气和排气
• 通过旋转手柄激活阀
• 在接口 3 处有装置可用于连接
消声器和/或用于管式排气
• 阀关闭时,可用挂锁锁住旋转手柄
• 可选压力表
• 可选压力传感器
• 可选设备派生型 EX4
用于防爆区 1, 2, 21和22
主要技术参数
规格 MS4 MS6
气接口 1, 2
内螺纹 Gx或G¼ G¼, Gy或G½
连接板 AG… Gx, G¼或Gy G¼, Gy, G½或G¾
连接板 AQ… NPTx, NPT¼或NPTy NPT¼, NPTy, NPT½或NPT¾
气接口 3 G¼ G½
结构特点 旋转拉动阀
阀功能 两位三通阀,双电控
排气功能 无节流
开关位置显示 手柄驱动方向 = 气流方向
先导控制模式 直接
气流方向 不可逆
安装方式 通过附件
管式安装
装配位置 任意
压力指示 通过压力传感器显示输出压力,通过 LCD 显示和电气输出
通过压力传感器显示输出压力,通过工作状态指示器和电气输出
通过压力表显示输出压力
通过带红-绿量程的压力表显示输出压力
G¼ 预置
Gx 预置 –
-H- 注意:该产品符合 ISO 1179-1 和 ISO 228-1 标准
工作和环境条件
规格 MS4 MS6
环境温度 [°C] –10 … +60 (0 … +50)2) –10 … +60 (0 … +50)2)
介质温度 [°C] –10 … +60 (0 … +50)2) –10 … +60 (0 … +50)2)
工作压力 [bar] 0 … 14 (0 … 10)1) 0 … 18 (0 … 10)1)
工作介质 压缩空气,符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作/先导介质注意事项 可用润滑介质工作(以后必须始终用润滑介质)
耐腐蚀等级 CRC3) 2
UL cULus recognized (OL)
1) 括号内数值适用于 MS4/MS6-EM1,带压力传感器 AD…或带 UL .
2) 括号内数值适用于 MS4/MS6-EM1,带压力传感器 AD… .
3) 耐腐蚀等级 2,符合Festo FN 940 070 标准
中度耐腐蚀能力。有可能会产生冷凝水的应用场合。用于表面装饰要求的外部可视件,与典型的工业应用场合环境气候直接接触。
