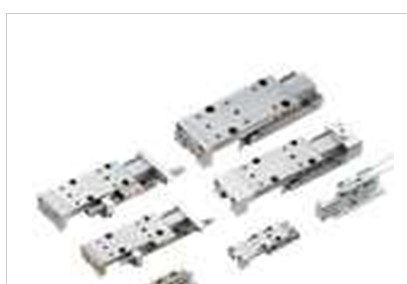

小金井小型导向工作台操作模式MGT12×20-R-P2-ZE13510002

小金井小型导向工作台操作模式MGT12×20-R-P2-ZE13510002

技术参数

项目 型号   MGT□6  MGT□8  MGT□10  MGT□12  MGT□16  MGT□20

气缸缸径 mm   6       8       10       12      16       20

动作方式         双作用型

使用流体          空气

使用压力范围 MPa   0.2~0.7    0.15~0.7    0.1~0.7

耐压 MPa          1.05

使用温度范围 ℃          0~60

使用速度范围mm/s   标准(金属挡块)   30~300   20~300

                  液压缓冲器       30~500     20~500

缓冲 标准(金属挡块)     无

     液压缓冲器      液压缓冲器方式(选项)

配管连接口径       M3×0.5        M5×0.8

加油  气缸部    无需(加油时使用1号透平油〔ISO VG32〕的同等产品)

      导向部    需要(CGL油脂 日本汤姆森(株))注

重复位置精度 mm   ±0.02

行程调节范围   标准(金属挡块) −8~0 −10~0 −10~0 −10~0 −10~0 −10~0

(单侧调节范围)mm 液压缓冲器 −8~0 −10~0 −10~0 −10~0 −10~0 −10~0

磁性开关(选购)可安装数    2个

注：以6个月，或动作次数达到300万次为标准，在轨道面上涂敷润滑脂。

备注1 ：液压缓冲器规格及详情请参阅综合样本、液压缓冲器样本。

　　2 ：若徒手接触本体，则可能会因汗水中的盐分而导致本体生锈。建议佩戴手套等防护用具。

气缸缸径与行程   mm

气缸缸径   标准行程

6          10、20

8          10、20

10         10、20、30

12         20、30、50

16         20、30、50

20         20、30、50

使用注意

1. 请勿将手等放到工作台的动作方向上。

2. 初始动作时，请充分注意工作台的动作方向。

3. 请注意勿将身体等夹入工作台与托架之间。

4. 维护时请先确认气缸内无残压后，再进行作业。

5. 标准 ( 金属挡块 ) 的使用速度请控制在 300mm/s 以下 ( 带液压

缓冲器的使用速度为 500mm/s 以下 )。但是即使在允许范围内，

当速度、负载较大时，请加设外部挡块，使工作台不要直接承

受冲击。

6. 通过外部挡块，通常只在部分行程中往复动作，偶尔全行程使

用时，即使拆下外部挡块可能也无法完成全行程。

这是由于在限定范围内进行重复使用时，钢球及保持器会偏离

正规位置。

为了避免出现这种状态，在一定期间内或每次动作时建议进行

全行程动作。

7. 小型导向工作台为马氏体类不锈钢，因此吸附磁石或磁化物时

会磁化。

这种磁化作用可能会导致磁性开关误动作，敬请注意。

8. 活塞杆伸出状态 ( 看不见本体腰形孔的状态 ) 下，堵住活塞杆

侧配管口 ( 本体部 )，用外力移动工作台时气缸内部可能

会产生负压，从而导致活塞杆盖动作。此外，还会造成空气贯通、

密封等损伤、空气泄漏等。

9. 请勿将异物从本体的腰形孔部插入本体内。

否则会导致损伤及动作不良。

10. 请勿旋松连接销。否则将导致故障。
