电感式单限位开关用于定位和控制在机械和系统工程和系统的所有领域

工程，如木材，纺织品的自动化任务和塑料工业。

开关元件有四个连接。

对于带焊接连接的SN01系列和N1A，N10系列，

N11。

NO功能意味着负载电流流过时

激活感应开关元件的有效面

当活动面未被激活时没有电流流动。

NC功能意味着负载电流不会流动

激活感应开关元件的有效面

并且当活动面未被激活时电流流动。

NO + NC功能包含NO功能和

NC功能。

相关电路图和接线图如下

技术数据。

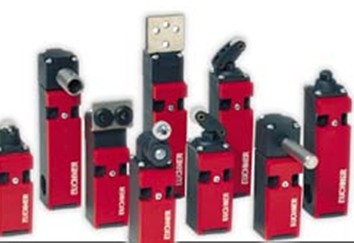

EUCHNER单压限制的压铸铝外壳

即使在恶劣的条件下，开关也经过了验证

它们的高强度和耐腐蚀性。

它们不需要保护漆面，但可以涂漆

在任何时候没有事先治疗。

具有一个正向驱动的NC触点和双间隙。交换

联系两个连接。

适用于带安全功能的单限位开关。

适用于具有安全功能的NB01系列和具有安全功能的N1A系列

功能。

使用一个正向驱动的NC触点和一个常开触点。双

间隙和电隔离开关桥。切换接触

有四个连接。用于带安全功能的单限位开关。

适用于具有安全功能的N1A系列。

 快动开关元件具有开关触点，该开关触点在致动期间无论接近速度如何都打开或关闭。

 慢动作开关元件具有开关触点，该开关触点根据操作期间的接近速度而打开和关闭。

在一些开关元件中使用正驱动触点。这些是专门设计用于确保的开关触点

开关触点总是地分开。即使触点焊接在一起，连接也会被打开

驱动力。

所有安全开关元件的共同特征是至少一个开关触头设计为正向驱动触头。

通常使用两个正向驱动的触点来使用重复设计（冗余）原则来增加安全性。这个

双通道设计确保在一个通道故障或控制电路故障时（例如在机器接线中），

仍然可以借助通道提供互锁。

根据设计，硬化的柱塞由

不锈钢精 确地在阳极氧化导管中运行

在壳体内或烧结的青铜套筒中钻孔。这些

免维护滑动元件做出了重要贡献

开关的性和正确操作。甚至越

机械寿命。

为树脂冷却润滑剂提供保护

防止非常小的颗粒渗透，例如： G。锯末，

石墨和玻璃粉尘，并提供防护

在温范围内冷冻，一系列外观

隔膜可用。

外部隔膜提供了柱塞的额外密封

住房外面。

隔膜密封的材料是一个关键的标准

EUCHNER精度的质量，机械寿命和精度

单限位开关。盖子使用相同的材料

密封和电缆入口。

可根据要求提供特殊的Viton或硅胶密封件应用。

在凿子柱塞和滚子柱塞上（正常和

延长）接近方向可以任意改变90°

时间。拧下锁定销后，可以旋转柱塞90°。

如果需要，设计N1A的EUCHNER单限位开关

可配备LED功能显示屏（AC / DC 10  -  60 V.

或AC 110/230 V，红色）。

内置电子调节功能可确保发光度

恒定的，与施加的电压无关。

EUCHNER位置开关经过测试可达到防护等级

IP 67符合IEC 60529.为了获得这个学位

保护，只有高质量的金属电缆密封套带有圈养

使用密封圈。可选择不同的电缆直径

列于49页。

因此地保护壳体中的柱塞引导件

从冷却润滑剂的渗透。柱塞粘连是

防止和更换开关或柱塞

不必要。有关该系列的技术数据，请参见35页。

EUCHNER使用GPZ且经过验证的丙烯腈 - 丁二烯

橡胶（NBR）适用于所有密封和密封区域。这个材料是

耐油，油脂，燃料，液压油和大多数已知的

冷却润滑剂。而且，NBR具有高机械性

在很宽的温度范围内具有刚性，因此非常

适用于高应力隔膜密封，分离柱塞隔室和开关内部。

圆形设计具有简单的单孔组件，可以直接在扫描点安装控件。准确的调整

允许通过精度公制螺纹。带惰性气体触点（簧片触点）的限位开关可以操作到

使行程狗从开关对面的一侧调整。

它们由钢制成，并通过特殊防腐蚀保护

表面处理。跳闸导轨可以预先组装或作为a

用于自组装的组件。

设计用于G-trip导轨。旅行犬被夹在行程中

导轨由内六角螺钉和弹簧垫圈组成。这个洗衣机

即使在行程导轨处于垂直位置时，也将行程狗锁定到位

并允许精 确调整。

额定工作距离是用于测量操作的一般变量

距离。它不会考虑公差或变化

由电压和温度等外部影响引起的。

确保的操作距离是正确的操作距离

感应开关元件的操作在允许范围内得到

工作条件（温度和电压）。

致动距离在额定操作距离sn的0％和81％之间

滞后是作为测试板的ON点之间的距离差

当它从感应开关元件的有效面移开时接近和关闭点。

重复精度是实际操作距离sr的精度

 在8小时内连续两次切换

工作温度为23±5℃，工作电压为UB±5％。

水柱压力30米，防护等级IP 68。

6种基本型M12 x 1至M18 x 1.5镀镍黄铜或不锈钢外壳

机械寿命高达3000万次运行周期防护等级为IP 68 / IP 67

开关点精度±0.01 max.with硬线电缆或M 12插头连接

温度范围-30°C至+ 120°C

这些开关用于机械和系统工程，用于控制和定位任务。坚固的外壳由

压铸阳极氧化铝的特点是具有高水平的机械耐久性和耐腐蚀性。

9种基本类型的压铸铝外壳

从40 x 40 mm的微型版到符合DIN 43693的标准尺寸

机械寿命高达3000万次运行周期

具有安全功能的设计，用于机械和个人防护

4种不同的柱塞类型

电缆入口或M12插头连接温度范围-40°C至+ 180°C

感应式单限位开关在操作中是非接触式的。它们被用作机械开关的替代品。主要的

由于它们的非接触性和无磨损操作原理，

感应式单限位开关对重振动不敏感，

重污染，即使在机械寿命也高于平均水平恶劣的环境条件。

与机械单限位开关的互换性意味着

可以直接修改机器。该

因此，可以在现有机器上改装开关

装置充分利用非接触的好处开关。

簧片触点包括两个铁磁触点

玻璃灯泡。当簧片触点放在磁场中时，

触点采用相反的极性并且是闭合的。

适用于带簧片接触的EGT系列。

快动开关元件1）具有单个间隙和三个连接。

适用于带快动开关和系列N01，NB01的EGT系列，

SN01带焊接连接。

具有双间隙和电气隔离开关桥。该

两个移动触点彼此电隔离。

是它们的无磨损操作模式。它们以对腐蚀性环境条件及其虚拟环境不敏感而着称机械寿命无限。

驱动速度快，工作频率高耐振动和粗糙污垢

耐大多数切削油和冷却液更换相同设计的单限位开关

可以从开关侧调节绊倒犬。旅行犬可以在任何位置快速轻松地安装和调整

设计用于U型导轨。它们有一个膨胀板夹即使激活限位开关，也可以进行精 确调整。
