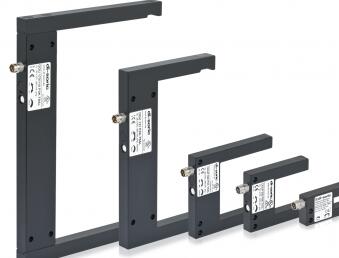

德森克槽型光电开关结构原理，di-soric产品说明

德森克槽型光电开关结构原理，di-soric产品说明

成角度的激光光栅是双层光的进一步发展
障碍。 这些设备具有极高的操作精度和可重复性（见下文）。
向评估单元LVE提供光栅对LI ...到变体LVX
多可以连接两个光栅对LI ...（例如，矩阵评估）。
有1x输出，3x组合输入/输出和1x输入
可用。由于集成的RS232接口可自由编程
功能可能。例如，使用光栅对LI ... T.
通过对角线束以5mm光束距离评估分辨率
2.5毫米并具有额外的信号强度评估溶解
非常薄的物体可以达到1.5毫米。可选配Profibus，Profinet，Ethernet-IP，模拟输出，LED指示条和附加开关输出的扩展模块。
由已根据各自客户的规格完成
配置发射器和集成自动均衡器
Dip开关可将调试时间降至较
是。 LVE / LVX安装在标准轨道上。
组合光幕LI ...与LVB ...评估单元可以组合所有单独的光束。如果有任何光束
发射器和接收器之间的控制范围中断，因此开关
变送器的输出。较佳范围设置
通过集成的自我调整进行。如果麻烦评价
通过信号LED显示。评估单元LVB容纳在坚固的塑料外壳中。
光幕LI ...与评估电子装置LVB ...的组合允许连接所有单个光束。如果控制区域有任何光束
在发射器和接收器之间被中断，这导致了
评估电子设备的输出切换。通过集成的自动对齐设置较佳范围。
通过信号LED显示故障评估。评估电子装置LVB ...安装在坚固的塑料外壳中。
保持原状。不能排除错误和印刷错误，
发射器和接收器光学器件受矿物玻璃窗和
因此易于清洁。 激光角度光栅具有1级激光的钟控红光激光器。
准直激光束在物体上产生清晰可见的激光点，大大简化了机械调节。
用于吹出灰尘和碎屑光学系统的双层吹出装置FBE ...
软管接头M5易于连接气动装置。
通用安装选项，通孔Ø4,3mm。
di-soric清洁空气喷嘴FBE ...用于清洁接收器光学元件
积累和污垢。通过M5管适应意味着易于气动连接。
由于钻头Ø4.3mm，通用安装。
LCD显示屏6位数字，可直接安装在传感器上
可插拔，无需布线工作通过备用电池长期存储计数值通过按钮或连接复位
6线LCD显示屏快速简便地直接安装在传感器上，无需任何接线（工作）
通过备用电池长期存储数值通过按键或连接重置
评估电子设备用于1个光幕LI ...相对切换阈值，有非常的物体检测
增强的保存：由于粘性接触而导致安全切换，不会导致错误消失
1继电器输出可通过自我调节进行调节
用于1个光栅LI的评估电子设备......相对切换阈值，因此非常的物体识别
提高安全性：联系时安全关闭
绑定，不对错误进行消隐1继电器切换输出
高开关频率范围可通过自整定调节
所有技术信息均指06/15的状态，变更
由于评估电子元件已针对特定客户要求进行了配置，并且由于通过DIP开关进行集成自动对准，
因此调试时间降至较。 LVE / LVX安装在标准顶部导轨上。
标准配置文件版本安装在多个M4x 10螺纹螺栓上。配置文件版本Q可选。
评估电子装置LVE设计用于连接一对光
窗帘LI ......和版本LVX设计用于多两对光幕LI ...（例如矩阵评估）。
提供以下输入和输出：1x输出，3x组合
输入/输出和1x输入。集成的RS232接口可免费使用
可参数化的函数。一对具有5mmbam间隙和对角光束的LI ... T可以实现2.5mm的分辨率，
并且通过额外的信号强度分析，在非常小的物体的情况下可以实现1.5mm的分辨率。
提供Profibus，Profinet，Ethernet-IP，模拟信号，LED显示条和附加开关输出的可选扩展模块。
适用于所有信息“无”。所有技术规格均参考06/15的较新技术，
它们受到修改。由于不能排除印刷和其他错误，所有数据都是“无需”。
这些光栅具有与LA ...类型相同的功能范围，但对对角光束的附加分析进一步提高了发射器和接收器之间的中间分辨率。
这些光幕与LA型......具有相同的功能范围，
但是在发射器之间的中间提高了分辨率
和接收器，由于对角波束的额外评估。
由于不同的光束间距为12.5 ... 112mm，并且在光束数量方面有很大的选择，
因此可以实现88mm ... 2.6m的监控高度。评估电子元件集成在接收器配置文件中，可较大限度地减少布线工作量。同步
发射器和接收器条通过一光束光学地进行。
如有必要，可以屏蔽失效或受控制的光束
这样光幕就可以继续工作了。
标准配置文件变体I中的附件在几个M4x上进行
10螺纹螺栓。可选择配置型号Q. 12.5 ... 112mm的不同光束距离和光束使监测高度达到88mm
 ... 2.6m。评估电子元件集成在接收器配置中，可较大限度地减少布线。发射器和接收器条通过一光束光学同步。
如果需要，失败或操纵的光束可以淡出，以在这种情况下继续使用光幕。
