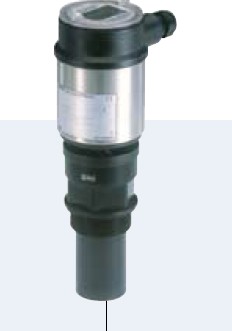

   8177 型为非接触式声波液位变送器，

适用于敞口或密闭容器的连续液位测量。该变

送器不仅用于液体，也可用于固体，适用于所

有行业，尤其是水和废水处理。传感器和过程

接头为耐腐蚀材质，可用于腐蚀性介质。

性能

• 一体式，较大液位测量范围可达 8 米

• 4-20 mA/Hart 2 线制

• 可用于固体

• 带显示器和设置键盘

技术参数

测量类型     发送器与液体/固体表面之间的距离

死区           0.4 m

测量范围      0.4-8 m（液体）

             0.4-3.5 m（固体）

材质

外壳/盖         PBT，不锈钢 316L (1.4435) /PC

 密封圈         NBR

 接地端         不锈钢 316Ti/316L (1.4571/1.4435)

 浸湿部件

 过程接头，发送器     PVDF

 过程密封            EPDM

过程连接         螺纹 G 2” A

安装轴套较大扭距      25 Nm

电气连接          电缆接头 M20 x 1.5

精度             ≤ 0.2% 或±4 mm（见精度图）

分辨率           较高 1 mm

防护等级         IP66/IP67，电缆接头连接好时

过压等级          III

保护等级           II

相对湿度           45-75 %，无凝露

声波频率      55 kHz

间隔时间          > 2 s（取决于参数设置）

3 db 波束角度    11°

调整时间          > 3 s（取决于参数设置）
