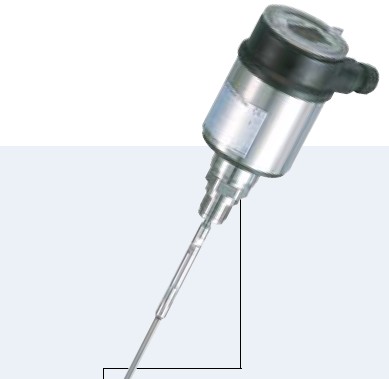

    8185 型变送器带钢缆式或钢棒式探头，

适用于连续液位测量。不仅用于液体，也可

用于固体，适用于所有行业。

    较大测量范围可达 32 米，尤其适用于

较高的贮罐。即使在产生强蒸汽、密度变化

或介电常数变化等工况下也不会影响其测量

精度。

    探头上或贮罐壁上形成沉淀或产生凝结等

都不会影响其测量结果。

性能

• 通用液位和料位变送器

• 4-20mA/Hart 2 线制

• 可用于含灰尘和蒸汽的介质

• 带显示器和设置键盘

技术参数

测量类型      液体液位和固体料位

小介电常数    er > 1.6

死区

钢棒式￠6 mm     距探头顶部：80 mm；距探头底部：0 mm

钢缆式￠4 mm     距探头顶部：150 mm；距探头底部：250 mm

介质温度     -30 至 150℃

环境温度

带显示器、调整元件    -20 至 70℃（工作与贮存）

过程压力         -1 至 40 bar（取决于过程接头）

温度漂移         0.06%/10 K（与较大测量范围有关）

测量范围         0.08-4 m 或 0.15-32 m

过程连接         螺纹 G 3/4”, G 1”

材质

外壳/盖             PBT，不锈钢 316L /PC

 密封圈/接地端子     NBR / 不锈钢 316L

 浸湿部件

 过程接头          不锈钢 316L 和 PCTFE

 过程密封          FKM

 内部导体

（至钢缆/钢棒）      不锈钢 1.4462

 钢棒￠6 mm          不锈钢 316L

钢缆￠4 mm，带重锤     不锈钢 316 (1.4401)

长度

钢棒式￠6 mm        0.3-4 m；横向负载： 4 Nm

 钢缆式￠4 mm       1-32 m；较大拉伸负载：5 kN

电气连接     电缆接头 M20 x 1.5

防护等级     IP66/IP67，电缆接头连接好时

过压等级     III

保护等级     II

相对湿度     45-75 %，无凝露
