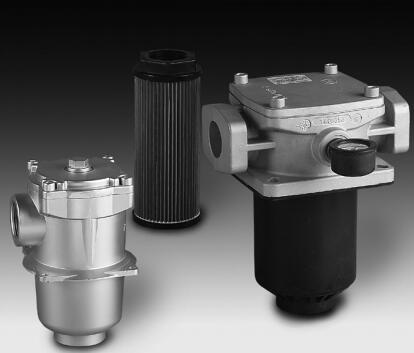

贺德克吸油过滤器使用范围，HYDAC量程选择

贺德克吸油过滤器使用范围，HYDAC量程选择

在组装或拆卸活塞式蓄能器或活塞式蓄能器之前

站，系统必须始终减压。

如需此类负载，请联系我们总部的技术部门

或您当地的HYDAC商。的安装位置是顶部的气体侧。

通过磁性挡板指示，可以确定活塞的位置

由外部可见的一组磁性襟翼指示的颜色。

一个非磁性管安装在活塞蓄能器上，该蓄能器包含一端的电缆

其一部分固定在活塞的气体侧，另一端固定在活塞的气体侧

磁铁。沿着活塞式蓄能器的长度，还安装有壳体

包含红色/白色磁性襟翼。当磁铁向上或向下移动时，

襟翼转向相反的颜色以指示活塞的位置。

当活塞向气体侧移动时，指示器向该方向移动

石油方面。此外，可以安装簧片开关来切换系统部件或

测量标尺可适用于管。

较大活塞速度不得过0.5 m / s。不过5个周期

平均每天应该进行。带磁性挡板的活塞式蓄能器

指示必须垂直安装，气体侧面在顶部。

电缆张力测量系统只能安装在活塞式蓄能器的气体侧。

数字显示单元：电源电压230 V AC（或24 V DC）4通道限制比较器

4个光耦合器输出2继电器触点输出1 RS 232接口（可选配模拟输出4  -  20 mA）

测量传感器：电源电压24 V DCAnalogue输出4  -  20 mA

使用电缆张力测量系统，活塞的位置可以

通过固定在活塞上的电缆确定。电缆连接在一个由弹簧拉紧的辊子上。

在此期间，该辊通过附加的旋转电位计改变电阻

活塞运动。这个电阻由变压器转换成电阻

电信号使其可以直接由PLC系统处理。信号

通过端盖通过压力密封的电缆接头提供。可选择各种数字显示单元

和测量传感器可以连接。

必须对气体和流体侧进行减压并使用气阀

在拆卸蓄能器之前拧下或打开。之前

取下端盖，确保活塞自由移动。这可能是

通过使用杆实现。只有经过的人员才能修理活塞蓄能器

活塞堵塞的地方。内径较大250 mm的活塞式蓄能器配有一个

固定销。此引脚用于防止端盖被错误地移除。

卷详细信息是示例，对于其他人，请参阅3.1.standard连接备份类型，其他请求请求

有关详细信息，请参阅1.7节。

应用实例，蓄能器尺寸和与液压蓄能器相关的规定的摘录可以是

见以下目录部分

对于电缆张力测量系统中的电位器，电流很小

应尽可能流过滑动触点。输入电流> 0.1 nA导致

缩短了使用寿命，因此不TJ使用。相应地设计了数字显示单元和测量变换器。

较大压力不得过350 bar。活塞加速度是

根据测量系统力限制为某些值，约。 7到

30克，活塞速度限制在较大值。 0.5米/秒。测量系统不是

适用于密集负载反转或体积快速波动。

通过活塞位置开关，可以检测活塞中的活塞位置

使用声波的蓄电池。指示器可以使用a进行改装

钳。无需其他修改。可以在不中断操作的情况下进行安装。

突出的活塞杆可在任何安装位置起作用。但必须有

有足够的空间可供突出的活塞杆进出。该

较大活塞速度不应过0.5米/秒。

电缆连接到辊子上，辊子由弹簧拉紧。

在此期间，该辊通过附加的旋转电位计改变电阻

活塞运动。这个电阻由变压器转换成电阻

电信号使其可以直接由PLC系统处理。信号

通过端盖通过压力密封的电缆密封套供应。

或者，可以连接各种数字显示单元和测量变换器。

数字显示单元：电源电压230 V AC（或24 V DC）4通道限制比较器

4个光耦合器输出2继电器触点输出1 RS 232接口

（可选择模拟输出4  -  20 mA）测量传感器：电源电压24 V DCAnalogue输出4  -  20 mA

活塞位置开关检测从油到活塞的转换

指示信号已关闭。如果活塞处于声音路径中或已经通过它，则情况就是这样。

有三种不同的版本：液压油的标准版本

粘度高达100 cSt。液压油的特殊型号

粘度为500 cSt。

特殊版本用于防爆区域。供电电压18 ... 30 V DC开关输出：NPN（或PNP）

电气限位开关通常监控较大值。活塞式蓄能器的充电状态。

但是，它也可以允许附加液压装置的控制功能

过一定行程长度。限位开关由开关组成

带有一直螺线管的杆，该螺线管没有连接到活塞和罐头上

只能实现有限的行程，以及一个防磁外壳和两个或多个开关。

这些开关可以是常闭或常开或双稳态。 N / C.

或N / O和双稳态开关不能同时安装在限位开关上。我们的

标准限位开关配有N / C和N / O开关。

在另一个版本中，通过电感式接近开关执行切换。

声波测量系统使用声波测量来确定

活塞在蓄能器中的位置。只能采取

从流体侧测量，因为连续的声音载体介质

声需要。为了消除错误的读数，液体必须

尽可能没有气泡。活塞应安装在没有空气的地方

可以在传感器下收集。测量数据通过评估

微处理器并转换成连续的测量信号。它是

可以获取临时测量结果以切换系统部件，例如打开和关闭泵。

该系统重要的特性是：符合DIN 40050的防护等级IP65

LCD显示器输出5个浮动继电器转换开关（125 V，1A额定值），

其中1是错误输出，4是用户可调节的切换阈值，介于0和100％之间

4-20 mAThe传感器的较大压力不得过350 bar。

测量频率：15 Hz信号：无控制信号max。测量部分：5米

使用电缆张力测量系统，活塞的位置可以

通过固定在活塞上的电缆确定。

开关由弹簧或重力复位。

由于杆导向装置中的摩擦和可能的磨损，垂直安装是的。

对于行程> 200 mm的限位开关，必须在顶部安装气体侧面。

在限位开关的行程范围内，较大活塞速度不得过0.5 m / s。

突出的活塞杆允许监控活塞的位置

整个中风。它由活塞杆组成，活塞杆固定在活塞上并密封

in，以及所谓的跳闸凸轮，它驱动限位开关。

可以使用跳闸凸轮在任何位置监控活塞的位置。

该设施主要用于打开和关闭泵。

通常，活塞杆从流体侧的蓄能器突出以避免

气体侧可能存在泄漏点。在突出的活塞杆版本上，

如果端盖的尺寸不允许，液压连接将在侧面。
