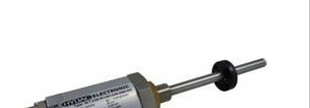

质量要求位移传感器HYDAC，贺德克检测方式

质量要求位移传感器HYDAC，贺德克检测方式

直动式方向提升阀，电磁操作功能性原理压力补偿无泄漏切换硬化阀座元件

（外壳和提升阀）带有孔型的板式阀，符合ISO440的线圈更换情况无需打开压力密封腔

控制方向和位置 - 可完全更换为电磁阀

节能切换蓄电池充电电路夹紧功能冷却机，液压机，试验台和移动市场

注释本手册中的技术信息与操作有关

条件和应用。有异常的应用和/或操作条件请联系

技术部门。技术信息是技术修改的对象。

需要有关预期操作条件的准确信息

为应用选择合适的密封系统。此选择的重要标准是，例如：

设计压力，有效压差，开关频率或周期，

温度波动，工作液，流体清洁度（过滤器的微米级），

维护要求。密封系统根据不同而不同

所用活塞的类型，每种活塞都有自己的类型和排列

密封。根据操作条件，可提供各种弹性体作为密封材料 - 参见1.7.5节。内部表面非常加工的气缸，气体侧盖和油盖

侧。密封O型圈。浮动钢或铝活塞

由于重量轻，很容易加速。适用于特定应用的密封系统。活塞浮在两个导向环上

这有效地防止了活塞和活塞之间的金属与金属的接触

蓄能器墙。用于某些侵蚀性或腐蚀性流体，进入的部件

与流体接触可以镀镍以进行保护，或者做得非常好

耐腐蚀材料。适用于温应用的材料。

气体连接和管道系统中的流速应限制在

使用备用型活塞式蓄能器时为30 m / s。应不惜一切代价避免过50米/秒的气体速度。

为了限制工作流体移动时的压力损失，流量

安装横截面的速度不应过10 m / s。

进行功能测试和疲劳测试以确保持续改进

我们的活塞式蓄能器。通过在实际情况下对蓄能器进行耐久性测试

作为极端工作条件，可以获得关于组件的长期行为的重要数据。在活塞式蓄能器的情况下，很重要

通过这些试验获得有关气密性和密封件使用寿命的信息。

HYDAC活塞式蓄能器可在任何位置运行。垂直安装是较好的

气体侧面顶部，防止污染颗粒从流体上沉淀下来

活塞密封圈。对于带有某些活塞位置指示器的蓄能器，垂直

安装至关重要（见1.7。）。活塞直径≥355mm的活塞式蓄能器只能垂直安装。

对于振动和1升以上的体积，我们建议使用两个

HYDAC蓄能器支撑或更适当地支撑在覆盖区域中。见目录部分

支持液压蓄能器No. 3.502

完整范围至过3300升标称体积，预充电之间可能具有高比率

压力和较大工作压力，使用备用气体的经济解决方案

用于压差的瓶子，可实现高流速;限制：较大活塞速度，

省电，液压装置效率高，

密封件磨损时不会突然放电，占用空间小，

监控整个活塞行程或电气限位开关的音量。

使用摩擦密封系统的其他：小摩擦，

也适用于压差，无启动摩擦，无粘滑，

4级活塞噪音，无振动，活塞速度高达5 m / s，蓄能器效率提高，

由于磨损，密封件寿命长，适用于温度波动大，维护要求。

流体实际上是不可压缩的，因此不能存储压力能量。

气体（氮气）的可压缩性用于液压蓄能器中

储存液体。 HYDAC活塞式蓄能器基于这一原理。

活塞式蓄能器由流体部分和带活塞的气体部分组成

作为气密分离元件。气体部分预先加入氮气。

流体部分连接到液压回路，使得活塞蓄能器吸入流体

压力增加，气体被压缩。当压力下降时，压缩

气体膨胀并迫使储存的流体进入回路。

HYDAC活塞式蓄能器适用于高流量。拥有较大的活塞

到目前为止，蓄能器直径为800毫米，活塞速度为2米/秒时可以达到1000升/秒的流量。

允许的活塞速度取决于密封摩擦力。在哪里可以获得更高的活塞速度

密封摩擦较小。活塞式2型HYDAC活塞式蓄能器允许的速度高达3.5 m / s。

通常，活塞杆从流体侧的蓄能器突出以避免

气体侧可能存在泄漏点。在突出的活塞杆版本上，

如果端盖的尺寸不允许，液压连接将在侧面。

突出的活塞杆可在任何安装位置起作用。但必须有

有足够的空间可供突出的活塞杆进出。该

较大活塞速度不应过0.5米/秒。

声波测量系统使用声波测量来确定

活塞在蓄能器中的位置。只能采取

从流体侧测量，因为连续的声音载体介质

声需要。为了消除错误的读数，液体必须

尽可能没有气泡。活塞应安装在没有空气的地方

可以在传感器下收集。测量数据通过评估

微处理器并转换成连续的测量信号。它是

可以获取临时测量结果以切换系统部件，例如打开和关闭泵。

该系统重要的特性是：根据DIN 40050LCD displayOutputs的防护等级IP65

5个浮动继电器转换开关（125 V，1A额定值），其中1个是误差输出，4个是用户可调节的开关阈值，介于0和100％之间4-20 mA

传感器的较大压力不得过350 bar。测量频率：15 Hz信号：无控制信号max。测量部分：5米

通过改变工作压力和开关周期，可以获得用于蓄能器尺寸的重要数据。

液压蓄能器只能用氮气充电。切勿使用其他气体。

原则上，蓄电池只能使用4.0级氮气充电，过滤至<3μm。如果要使用其他气体，请联系我们获取建议。

活塞式蓄能器的允许工作温度取决于金属材料和活塞的应用极限

密封。在这些温度范围之外，必须使用特殊材料。还必须考虑工作液。该

下表列出了一系列具有温度范围的弹性体材料以及耐磨和不耐磨的粗略概述

根据具体情况，必须要求提供有关电阻的信息，并且必须特别测试电阻

电气限位开关通常监控较大值。活塞式蓄能器的充电状态。

但是，它也可以允许附加液压装置的控制功能

过一定行程长度。限位开关由开关组成

带有一直螺线管的杆，该螺线管没有连接到活塞和罐头上

只能实现有限的行程，以及一个防磁外壳和两个或多个开关。

这些开关可以是常闭或常开或双稳态。 N / C.

或N / O和双稳态开关不能同时安装在限位开关上。我们的

标准限位开关配有N / C和N / O开关。

在另一个版本中，通过电感式接近开关执行切换。

通过弹簧或重力来重置开关。由于安装，垂直安装

杆导轨中的摩擦和可能的磨损。对于行程> 200 mm的限位开关，

垂直安装，顶部有气体侧是必不可少的。

在限位开关的行程范围内，较大活塞速度不得过0.5 m / s。

突出的活塞杆允许监控活塞的位置

整个中风。它由活塞杆组成，活塞杆固定在活塞上并密封

in，以及所谓的跳闸凸轮，它驱动限位开关。

可以使用跳闸凸轮在任何位置监控活塞的位置。

该设施主要用于打开和关闭泵。
