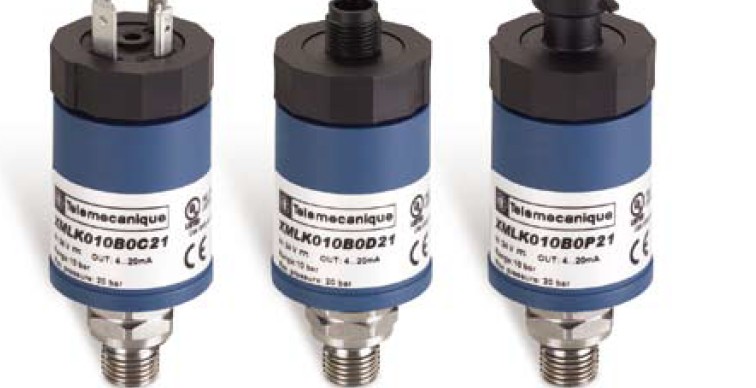

施耐德电子压力传感器重要参数，Schneider基本信息

施耐德电子压力传感器重要参数，Schneider基本信息

EMC滤波器可用于满足IEC/EN61800-3的要求，对于ATV212ppppN4为C2或C3类，

对于ATV212WpppN4C为C1类。

ATV212HpppM3X变频器被设计为不带EMC滤波器。滤波器可作为选件提供，并可

由用户安装，以降辐射等级(见24页和25页)。

ATV212产品按照符合严格的标准而设计，并遵守关于工业电气控制设备的建

议，包括“压指令”和IEC/EN61800-5-1。

它考虑到了遵守电磁兼容性方面的要求，符合标准IEC/EN61800-3(抗干扰性和

传导式及辐射式EMC散发)。

整个系列均已根据欧洲压(2006/95/EC)和EMC(2004/108/EC)指令获得e标志。

本系列经过UL、CSA、C-Tick和NOM。

连续运行中的防过载和过流保护(泵阻塞)

带有运行方向控制的设备机械保护通过欠载和过载检测实现的设备保护

节能比自动调节具有预置给定和自动/手动(“Auto/Man.”)模式切换的集成式PID调节器

自动斜坡调整、斜坡切换、斜坡曲线在多组电机额定值数据之间切换(多电机)

减少噪音污染(气流、电机等)

它具备生态友好性，符合RoHS、WEEE等涉及环境保护的指令。

ATV212可实现”即插即用”；它可用于实现您的应用的 高能效(见之前几页上

的“能源收益”曲线)。

ATV212变频器的设计大幅改善了风机和泵管理，具体体现在：

通过去除流量控制闸和止回阀而简化了回路

由于其与楼宇管理系统连接兼容，可实现设备调整的灵活性和简便性

减少噪音污染(由气流和电机产生的噪音)

其各种标准产品使之能够通过集成具有如下的EMC滤波器(C1类至C3类，具体

取决于型号)来减少安装成本：结构更加紧凑简化了接线，从而降了成本

ATV212产品有助于在优化设备性能的同时降其成本。

ATV212在您的自动化架构中可以很容易

地与标配的Modbus、BacNet、APOGEE

FLNP1和MetaSysN2以及做为选件的

LonWorks集成

Eco2是一个实用的工具软件，用以计算通过使用ATV系列变

频器而可以实现的能源节约。

仅需点击几下，Eco2使您能够确定：

与应用数据相关的合适的ATV变频器选型

有、无变频器的能耗比较

从财务和电气视角进行的可能节约量以及对减少CO2排

放量的贡献度的计算投资回报期的计算

当流量降到80%时，能耗可下降到

50%。使用ATV212变频器，当选择泵和

风机专用的控制模式时，能耗平均降

30%。

ATV212变频器可以很容易地适应所有楼宇管理系统，这归功于其多种作为标准配置

集成的功能和通讯协议：Modbus、METASYSN2®、APOGEEFLNP1®和BACnet®。

凭借标配的协议和作为选件提供的LonWorks®通讯卡，ATV212变频器实现了针对

HVAC应用的优化。

ATV212产品还包含多种对话和配置工具，可使设备的运行快速、便捷且具备成本

效益 (见17页) 。

ATV212变频器为紧凑型IP21或UL 12类/IP55产品，满足电磁兼容性要求，并可降电

皮带断裂检排烟功能：运行，故障禁止

自动重起动挡板管理

用于简单的自动控制顺序的预置速度

在处理流体时优化控制

采用PID调节器 (温度、流量、压力等)

旨在使能源管理更好的流量调整

节能模式抑制机械共振

与楼宇监控网络连接

欠载/过载、泵干转的检测

多电机配置

限制速下的运行时间睡眠/唤醒功能

压力浪涌抑制，旨在延长设备寿命

给定校准和限幅预置速度

自动补偿流量，以精 确跟踪系统曲线

ATV212变频器是一种用于0.75 kW至75 kW三相异步电机的变频器。

本变频器针对为常见的流体应用而设计，尤其适合HVAC行业，应用领域包括：

风机供热和空调泵

其设计基于生态能源的理念，能耗相比常规控制系统 高可降70%。

流谐波，使电缆中的温升降至 。

ATV212ppppN4 和 ATV212WpppN4C 变频器中的内置EMC滤波器以及符合EMC要

求可以简化设备安装，并可提供一种确保设备符合获得e标志所需的非常经济的

方式。

使用LOC/REM(本地/远程)键切换命令通道(给定值和运行命令)

预置速度能耗监测、测量电能和使用时间计量表

通过内置PTC传感器实现电机和变频器热保护

通过对多种故障和可配置报警的管理实现的保护

ATV212系列的紧凑性可优化电控箱的尺寸(不管是地面站立式还是挂墙安装式)，由

此使设备简化，成本降。

ATV212变频器可采用多种方式安装，以适应设备的需求。它们可以并排安装，也可

以使用成套组件VW3A3181p和VW3A920p (按UL 1类要求进行挂墙安装

(见20页)。

ATV212的运行温度，无降容条件下环境温度可达+40°C 或+50°C具体取决于型号)，

有降容条件下可达+ 50°C或+60°C(具体取决于型号)。

ATV212系列提供多种对话和配置工具，使设备的运行快速、便捷且具备成本效益。

由于其电缆温升降技术，ATV212变频器可实现即时、无干扰的运行。该技术无需

借助线路电抗器或直流电抗器等附加选件来处理电流谐波。

这使得THDI(1)可以于35%，此值远于IEC/EN61000-3-12标准所规定的48%的THDI水平。

采用ATV212系列，您无需付出加装线路电抗器或直流电抗器的成本，可以缩短接线

时间，优化电控箱尺寸，并减少损耗。

此技术还可使直流电容器的使用寿命增加三倍。

ATV212提供可选的电机电抗器，可使变频器与电机之间的 大电缆长度增加，并限

制电机端子上的干扰。

由于其具备多种集成功能，ATV212变频器可使楼宇应用立即就位并运行，同时由其

保护功能确保设备的性。

通过开关频率的自动调整降噪音，开关频率可在运行中调整至 高16kHz

带有速度检测的自动捕捉旋转负载功能按照速度调整电流限幅给定校准和限幅

具有可配置故障抑制、运行方向和给定频率的运行功能，确保持续运行。

排烟系统(带有故障抑制的运行)

挡板控制功能：如果风门关闭，电机不会运行

通过跳频功能实现设备保护(抑制共振)。
