介绍：

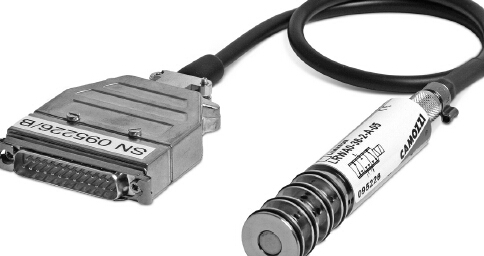

LR 系列数字式伺服阀采用具有zhuanli设计的旋转阀芯结构，内部采用闭环控制，实现三位三通的机能。

伺服阀的结构设计紧凑，利于狭小空间的安装，也可安装在 DIN 导轨上，可通过 USB 连接，实现对伺服阀的功能配置。

» 回转阀芯，内部无弹性密封件

» 内置压力传感器和 PID 控制器

» 气路板安装

» 压力闭环控制

» 提供外置式压力传感器接口

LRPA4 型三位三通伺服阀用于气动系统的压力控制，其内部集成了压力传感器

和具有 PID 调节功能的控制器。LRPA4 型伺服阀通过输入 24V DC 的电压和模拟信号来驱

动，输出的模拟信号可监控压力的输出值，另外有 2 路数字量的输出可供使用。

LRPA4 型伺服阀可选择外置式的压力传感器来取代其内部的传感器，同时也可以使用

其他类型的传感器作为反馈信号（如力、速度、扭矩等）。

综合参数

电压           稳压，24V DC +/- 10%，较大电流 0.8 A

输入信号（外置传感器） 0 ÷ 10V DC（100 Ω），0 ÷ 20 mA（500 Ω），4 ÷ 20 mA（500 Ω）

输出信号（数字量，ERROR、LIMIT） 开路集电极，较大电流 20 mA，无过载保护

输出信号（模拟量） 0 ÷ 10V DC，较大电流 10 mA

重复精度 小于满量程的 0.03%

精度 小于满量程的 0.1%（与传感器的输出信号有关）

输出电源 24V DC，较大电流 100 mA

反馈信号（来自外部传感器） 0 ÷ 10V DC（100 Ω），0 ÷ 20 mA（500 Ω），4 ÷ 20 mA（625 Ω）

较大流量 6 bar -> 0 bar: 550 Nl/min（LRPA3-34） 780 Nl/min（LRPA3-36）

6 bar -> 5 bar: 300 Nl/min（LRPA3-34） 450 Nl/min（LRPA3-36）
