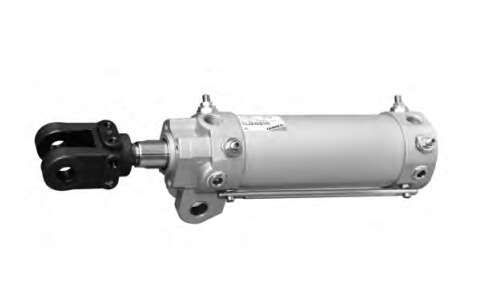

     CL 系列夹紧气缸缸径从 40 到 80 mm 共 4 种。该系列气缸特别适用于需要固定工件位置的使用场合，如焊接，装夹等。气缸采用铝合金缸筒，经氧化处理，更具耐腐蚀性；内部采用了无给油轴承及耐磨密封环，因而使用寿命增长；在前端盖的防尘圈前面加装了一个金属圈，它是一个弹性结构的刮板，能将气缸活塞杆上的焊屑及粉尘颗粒刮除，增加

气缸耐用度。这些气缸的活塞上装有一个永磁铁，通过装在气缸上的磁性接近开关，得到活塞的位置信号。

    气缸装有可调气缓冲装置，能有效减缓对缸盖的冲击，减小撞击噪声；同时内置速度控制阀，可调节气缸运行的速度。

双作用，磁传，可调气缓冲

缸径 40, 50, 63, 80

性能

» 汽车行业标准产品

» 内置速度控制阀

» 杆端处金属刮尘挡圈

» 可用于焊接环境

技术参数

结构形式       螺纹联接

工作方式       双作用

介质          洁净空气，不需润滑。如使用油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

标准行程       50 - 75 - 100 - 125 - 150

缸径          40 - 50 - 63 - 80

速度            50 ÷ 500 mm/s

材料      阳极氧化铝缸筒，镀铬钢活塞杆，丁腈橡胶密封件，磷青铜刮尘挡圈，压铸铝端盖

工作温度       5 ÷ 60°C

安装方式         U 槽安装

工作压力          0.5 ÷ 10 bar
