FESTO圆形气缸：DSNU-20-50-P-A

FESTO圆形气缸：DSNU-20-50-P-A

技术参数

行程 50 mm

活塞直径 20 mm

活塞杆螺纹 M8

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

符合标准 CETOP RP 52 P

ISO 6432

活塞杆末端 阳螺纹

设计结构 活塞

活塞杆

气缸缸筒

位置检测 用于接近式传感器

派生型 单端活塞杆

工作压力 1 ... 10 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

海事分类 看证书

在终端位置的冲击能量 0.2 J

6 bar时的理论作用力，回复行程 158.3 N

6 bar时的理论作用力，进程 188.5 N

0 mm行程时的移动质量 44 g

每10 mm 行程所增加的重量 7.2 g

0 mm行程时的基本重量 186.8 g

每 10 mm 行程的附加质量系数 4 g

安装类型 带附件

气动连接 G1/8

材料备注 符合 RoHS

材料信息，盖 锻造铝合金

中性阳极氧化

材料信息，密封 NBR

TPE-U(PU)

材料信息，活塞杆 高合金钢, 耐腐蚀

材料信息，缸筒 高合金钢, 耐腐蚀

双作用紧凑型气  156503-ADVU-12-20-P-A

双作用气缸 19210-DSNU-20-50-P-A

双作用短行程气   188245-ADVC-40-20-A-P-A

双作用气缸   160892-CRDNGS-50-200-PPV-A

接近开关173221-SMT-10-PS-SQ-LED-24）

舌簧式行程开关   150847-SMEO-1-S-24-B

双作用气缸    32694-DPZ-20-25-P-A

电磁阀     564212-VUVG-S14-B52-T-Q6-1H2L-W1

真空吸盘   525995-ESS-50-BT-G1/4-I

连接电缆   541365-NEBU-M12W5N-K-2.5-LE3

过滤器   186462-LF-1/4-D-5M-MIDI-A

188156-ADVC-20-10-A-P

插管钳   9341-ZMS-PK-3/4

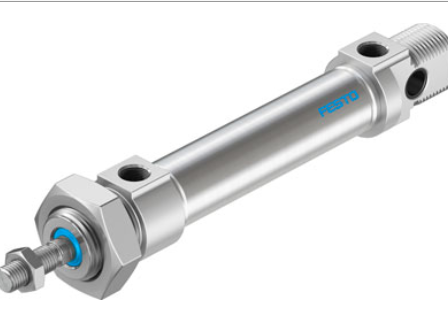

产品图片

FESTO圆形气缸：DSNU-20-50-P-A
