产品资料

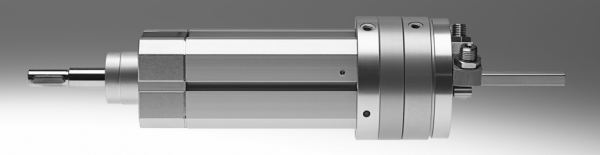

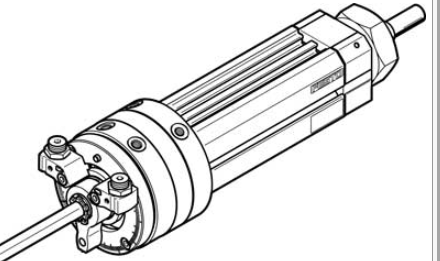

直线摆动组合缸

DSL-32-80-270-P-A-S2-B

产品代号: 556516

位 置 感 测, 摆 动 与 直 线 运 动 分 别 独 立 可 控. 摆 动 角 度 0 ° - 270 °, 无 级 可 调

技术参数

旋转角度调整范围 0 ... 270 deg

行程 80 mm

活塞直径 32 mm

摆动角度 0 ... 272 deg

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

调节 -6 deg

工作模式 双作用

设计结构 旋转叶片

位置检测 用于接近式传感器

派生型 双端活塞杆

防止扭转/导向 具有普通轴承导向

工作压力 2.5 ... 8 bar

大冲击速度 500 mm/s

6 bar时的大摆动频率 2 Hz

摆角反冲 2 deg

重复精度 1 deg

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的

压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 1 – 腐蚀影响

环境温度 -10 ... 60 °C

动态负载扭矩 0.8 Nm

6 bar时的理论作用力，回复行程 294 N

6 bar时的理论作用力，进程 422.5 N

6 bar时的理论扭矩 10 Nm

允许的质量惯性矩 0.00017 kgm2

每10 mm 行程所增加的重量 109 g

0 mm行程时的基本重量 2,840 g

产品重量 2,840 g

安装类型 可选

夹在 T-槽中

具有外（内）螺纹

气动连接 G1/8

材料信息，盖 锻造铝合金

阳极氧化处理

材料信息，密封 TPE-U(PU)

材料信息，壳体 锻造铝合金

光滑处理

材料信息，活塞杆 热处理钢

产品型号

 DSL-16-50-270-P-A-S2-KF-B  直线摆动组合缸 556594
      DSL-16-80-270-CC-A-S20-B  直线摆动组合缸 556412
      DSL-16-80-270-CC-A-S20-KF-B  直线摆动组合缸 556604
      DSL-16-80-270-CC-A-S2-B  直线摆动组合缸 556409

      DSL-16-50-270-P-A-S20-KF-B  直线摆动组合缸 556597
      DSL-16-80-270-CC-A-S2-KF-B  直线摆动组合缸 556601
      DSL-16-80-270-P-A-S20-B  直线摆动组合缸 556411

      DSL-16-50-270-P-A-S2-B  直线摆动组合缸 556402

      DSL-16-80-270-P-A-S20-KF-B  直线摆动组合缸 556603
      DSL-16-80-270-P-A-S2-B  直线摆动组合缸 556408

 DSL-16-50-270-CC-A-S20-KF-B  直线摆动组合缸 556598
      DSL-16-50-270-CC-A-S2-B  直线摆动组合缸 556403
      DSL-16-50-270-CC-A-S2-KF-B  直线摆动组合缸 556595
      DSL-16-50-270-P-A-S20-B  直线摆动组合缸 556405
