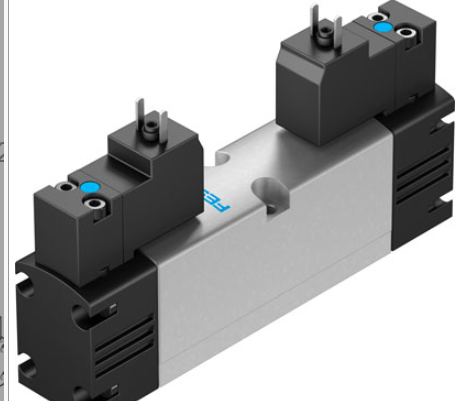

选用：FESTO标准控制阀，五通阀

选用：FESTO标准控制阀，五通阀

技术参数

阀功能 5/2 双稳

驱动类型 电气的

阀规格 26 mm

标准额定流量 1,100 l/min

工作压力 2 ... 10 bar

设计结构 活塞滑块

防护等级 IP65

NEMA 4

额定尺寸 9 mm

排气功能 可节流

密封原则 软性

装配位置 任意

符合标准 ISO 15407-1

VDMA 24563

手控装置 推

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

重叠 正重叠

信号状态显示 LED

先导接口 符合ISO 15218

材料备注 符合 RoHS

材料信息，密封 HNBR

NBR

材料信息，壳体 压铸铝

材料信息，螺丝 钢

经过电镀

阀的流量 1,400 l/min

安装在单个底座上的阀的流量 1,100 l/min

通过气动方式连接起来的阀的流量 1,100 l/min

反向切换时间 18 ms

持续通电率 100 %

线圈的特性参数 24 V AC: 50/60 Hz, 提起功耗 3.1 VA, 保持功耗 2.3 VA

许用压力波动 -15 % / +10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 0 - 无腐蚀影响

介质温度 -5 ... 50 °C

相对空气湿度 0 - 90 %

声压等级 85 dB(A)

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

环境温度 -5 ... 50 °C

大紧固扭矩, 阀安装 2 Nm

产品重量 305 g

电连接 符合DIN EN 175301-803

插头样式 C 型，符合EN 175301-803

不带主电源接地

安装类型 在底座上

先导气口12 连接板规格 26 mm, 符合ISO 15407-1

先导气口14 连接板规格 26 mm, 符合ISO 15407-1

先导排气口82/84 标准情况下未通过管道输送

采用管道方式

气动连接, 气口 1 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 2 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 3 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 4 连接板规格 26 mm, 符合ISO 15407-1

气动连接, 气口 5 连接板规格 26 mm, 符合ISO 15407-1

产品型号
