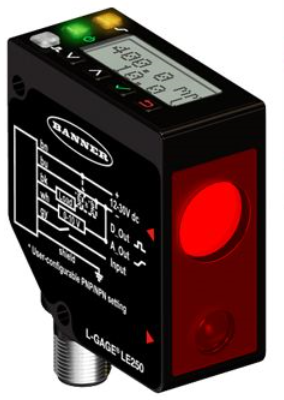

BANNER激光位移传感器电气数据LE550UQ

BANNER激光位移传感器电气数据LE550UQ

LE系列线性阵列技术提供的性能和分辨率，不受检测对象的颜色或光泽度影响。

*开箱即可测量

*通过两行八字符的直观显示屏轻松调整

*线性阵列为有挑战性的目标提供重复精度和准确度

*适用小光斑尺寸和轻松校准的可见激光

*可选IO-Link型号

技术参数

感应模式（一般）    接近

传感模式（详细）   三角测量

外壳样式           矩形

主壳材料           锌合金压铸

光斑尺寸（@参考距离         ）4.9 mm x 12.1 mm @ 1 m

模拟线性度（mm）        在任何给定距离内，线性度是精度中的较小值或满量程范围的0.5％（±4.5 mm）

小窗口尺寸（mm）            10

远程示教和激光控制输入阻抗            18kΩ小值。 （5 V dc时小65kΩ）

离散输出滞后（mm）           自动调整

激光分类            2级

输入/输出           模拟和离散

指示灯              LCD;LED（S）

模拟输出配置         0-10 V dc

模拟分辨率/离散重复精度        100 mm至600 mm：<0.5 mm; 600毫米至1000毫米：<1毫米

较大传感距离（mm）      1000

小传感距离（mm）        100

IP等级           IP67

NEMA等级            NEMA 6

储存温度（°C）       -30至65℃

较高工作温度（°C）    55

较工作温度（°C）     -20

Max Op。 相对湿度在55℃下非冷凝（％）    90°C，55°C

窗户材料            亚克力

预热时间（分钟）        10

短响应时间（ms）        2

感应光束           可见红色激光

电源                 12-30 V dc

上电延迟（ms）        2000

感应光束波长（nm）        650

调节                按钮; 远程教学
