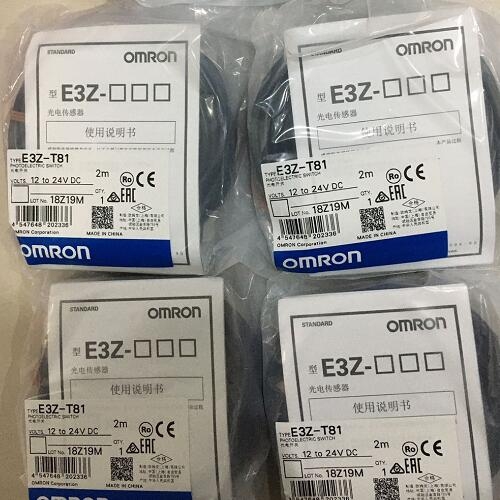

日本OMRON光电传感器，重点介绍

日本OMRON光电传感器，重点介绍

电源电压 DC12～24V ± 10% 波动 (p-p) 10%以下

教/功率调谐/归零/投光OFF/

ATC开始中选择) 输出设定(可从2ch输出/区域输出/自诊断输出中选择)

数字显示 受光数字 + 阈值、可从其它6种模式中选择

显示方向 正常/反向可切换

环境温度范围*3 工作时：连接1～2台时：-25～+55℃、连接3～10台时：-25～+50℃、

保护结构 IEC标准 IP50

连接方式 导线引出或省配线接插件*6

质量(包装后) 导线引出型：约100g

传感器通信单元用接插件型：约55g

省配线接插件：约55g

材质 外壳 PBT

罩盖 聚碳酸酯负载电流：50mA以下(剩余电压 1V以下)

模拟量输出 -

功耗 1080mW以下(电源电压24V时 电流消耗45mA以下)

响应

时间 高速模式*2 动作、复位：各80μs 动作、复位：各100μs -

高速模式 动作、复位：各250μs

标准模式 动作、复位：各1ms

模式 动作、复位：各4ms

功能 微分检测 可切换单侧边缘检测模式/两侧边缘检测模式

单侧边缘：可切换250/500μs/1/10/100ms

两侧边缘：可切换500μs/1/2/20/200ms

定时器 可从OFF延时、ON延时、单触发中选择

1ms～5s (1ms～20ms：1ms单位、20～200ms：10ms单位、

200ms～1s：100ms单位、1～5s：1s单位)

清零 可显示负值

原始复位 将设定条件初始化

防止相互干扰功能 多10台 *2

计数器 增加计数器/减少计数器可切换

设定计数器值：0～9999999 -

输入输出设定 外部输入设定(可从各种示

连接11～16台时：-25～+45℃

保存时：-30～+70℃ (无结冰、结露)

环境湿度范围 工作时、保存时：各35～85%RH (无结露)

绝缘电阻 20MΩ (DC500V兆欧表)

耐电压 AC1,000V 50/60Hz 1min.

控制

输出 ON/OFF输出 负载电源电压 DC26.4V以下 开路集电极输出型(因NPN/PNP的输出形式而异)

振动(耐久)*4 10～55Hz (双振幅1.5mm) X、Y、Z方向 各2h.

冲击(耐久)*5 500m/s2　Ｘ、Ｙ、Ｚ各方向　3次
