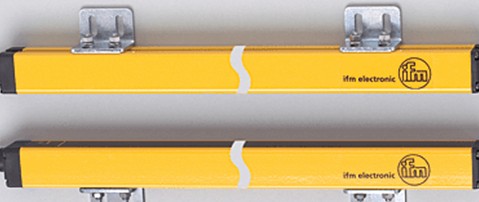

IFM安全光幕技术特性OY046S

IFM安全光幕技术特性OY046S

性能

的危险区域和门的防护

符合 IEC 61496 4 类的要求

单元可选范围宽广

紧凑坚固的设计，适用于严苛工业环境

通过久经考验的 M12 连接器轻松连接

技术参数

产品特征

光线种类 红外线

尺寸 [mm] 963 x 28 x 30

工作条件

使用地点        等级C符合EN 60654-1标准, 应用不受天气影响

环境温度 [°C]   -10...55

存储温度 [°C]   -20...70

允许 大的相对空气湿度 [%]   95

外壳防护等级            IP 65; IP 67

应用

保护功能           手保护

电气数据

工作电压公差 [%]     20

工作电压 [V]      24 DC

防护等级           III

反相保护              有

开机延迟时间 [s]      < 2

光线种类            红外线

波长 [nm]      950

机械技术数据

尺寸 [mm] 963 x 28 x 30

原材料          外壳: 铝; 前面透镜: PC

结构长度 [mm] 963

显示器/操作件

显示     发射装置 1 LED

            接收装置 2 LED

接收装置

电流损耗 [mA] 83

发射装置

电流损耗 [mA] 42

输出

电气设计          PNP

OSSD输出数   2

每个OSSD输出电流负载 大值 [mA]   400; (24 V)

短路保护             有

监控范围

保护区域高度 [mm] 910

分辨率(检波容量d) [mm] 30

保护区域宽度 (光强度） [m] 0...4

保护区域宽度（高光强度） [m] 3...12

电气连接 - 接收装置

接口 接插件: 1 x M12; 电缆长度 大值: 100 m; 用于芯线横截面0.34 mm²

电气连接 - 发射装置

接口 接插件: 1 x M12

反应时间

反应时间 [ms]   12
