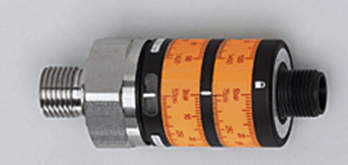

易福门压力变送器工作电压PT0504

易福门压力变送器工作电压PT0504

性能

独立于环境气压准确测量绝dui 压力

适用于需要极准确压力控制的应用

坚固不锈钢外壳，可耐受较强冲击和振动

适合在空间受限情况下安装的紧凑外壳

高重复性和线性误差，因而长期稳定性好

技术参数

产品特征

输出信号          模拟信号

测量范围 [bar] 0...10

系统接口          螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)

反应时间

阶跃函数响应时间 模拟输出 [ms]  4

工作条件

环境温度 [°C]      0...80

存储温度 [°C]      -20...80

外壳防护等级         IP 67

应用

应用      用于工业应用

介质      液体和气体介质

介质温度 [°C]   0...80

抗压强度 [bar]    20

爆破压力 小值 [bar]   50

压力        绝dui 压力

精度/偏差

重复精度 [测量范围值的%]        < ± 0,05; (温度波动< 10 K)

特征曲线偏差 [测量范围值的%] < ± 1,0; (包括零点和测量范围误差，非线性，迟滞)

线性偏差 [测量范围值的%]         < ± 0,5 (BFSL) / < ± 1,0 (LS)

长时间稳定性 [测量范围值的%] < ± 0,1; (每年)

温度系数零点 [测量范围值的百分比 / 10 K]    < ± 0,2; (0...80 °C)

温度系数量程 [测量范围值的百分比 / 10 K]    < ± 0,2; (0...80 °C)

电气数据

工作电压 [V]           8...30 DC

绝缘电阻 小值 [MΩ] 100; (500 V DC)

防护等级      III

反相保护          有

测量/设定范围

测量范围 [bar]      0...10

输出

输出数量           1

输出信号            模拟信号

模拟输出数量     1

模拟电流输出 [mA] 4...20

负载 大值 [Ω]          800; (Ub = 24 V; (Ub - 8 V) / 20 mA)

短路保护              有

总的输入/输出

输入和输出总数 模拟输出数量: 1
