采用离子控制除静电模式，有效除去静止的除静电对象所带的静电。

级除静电器本体与除静电对象相距150mm以上时使用。

离子控制除静电需通过监视器或计算机进行各种设置。

连接计算机时，请另行准备PC通信电缆（DTY-ZTC-BX）。

请勿使用针尖等锐利物体来操作按键。

安装电位传感器时，请使用附带的螺丝（M3×0.5长14mm）或

M3×0.5的螺栓。拧紧扭矩请控制为0.3N・m。请注意一旦拧得过

紧的话，电位传感器会发生损坏。

请务必接地。由于会以接地电位为基准来测量电位，因此如果不

接地的话，便无法测得正确的电位。

电位传感器本体已接地。如要安装于带电压的场所，请先充分进行绝缘处理。

请勿接触检测部。另外，请勿施以高压喷气。否则会导致检测部损坏。

请注意确保检测部周围不要积灰。

请根据下表中的指示，将导线插入插头外罩的孔中。

请从半透明的外罩上方进行检查，以确保导线已牢牢插入内部。（插入约9mm）

请注意：一旦连接出错的话，便会导致电源接通时客户所使用的

控制设备及控制器发生损坏。

将支架安装在本体上时的紧固扭矩应小于0.5N・m。

安装设备时，请注意水或油所带来的污染损害、高温、多湿等问

题。尤其请勿安装于会出现结露的场所。

安装时，请勿将安装螺钉拧入本体5mm以上。否则可能会损坏。

在设置产品时，请确保留有一定空间，以免堵塞吸入口。

在离子控制除静电模式下使用多台级除静电器时，级除静电

在进行检查清扫或维护时，请务必先关闭电源。

出现故障需要调整和修理时，请务必联系本公司。

维护作业是一项非常重要的作业，旨在维持产品性能。请遵照产

品的使用说明书，定期地进行维护。

请定期检查在级除静电器附近使用的设备（橡胶制品）有无因

臭氧而导致老化。请勿在有震动或冲击的可动部分上使用。

请勿将AC变压器的电缆线及各产品附带的电源线或信号线用于

可动部分，否则可能会发生断线。

请勿使用针尖等锐利物体来操作按键。

所设定的条件会被写入EEPROM中保存下来。

请一边注意确保导线不会脱离连接器，一边利用扁嘴钳等手动工

具夹住外罩和插头本体，并将外罩塞入插头本体。

压接力请控制在980.7N以下。

插头本体和外罩保持水平后，便算连接完毕。

请再次检查配线是否正确。

在安装电源・SW・通信电缆线时，请按图中所示的那样对齐锁杆的

器本体的设置间隔应在500mm以上。

级除静电器本体与电位传感器应设置在相距100mm以上。

除静电对象的尺寸较小或除静电对象与传感器的距离较远时，离子

控制除静电有可能无法正常工作。

电位传感器与除静电对象应尽可能靠近设置。（TJ设置距离50mm）

若除静电后无需确认和管理，仅电位传感器1即可使用。

使用时请确认注意事项“主要使用实例・直

接除去移动中的除静电对象所带的静电”。

请勿从外部向产品施加蛮力。请勿进行分解或改造。

请勿将产品暴露于紫外线或风雨中。

安装面必须为平面。一旦安装时出现扭曲或弯曲，都会导致运行异常。

请注意：EEPROM存在使用寿命， 大写入次数为10万次。

在将市售的切换式调压器用于电源时，请务必将外框接地（F.G.）端子接地。

在电位传感器安装部位附近使用会产生干扰的设备（切换式调压

器、变频电机等）时，请务必将设备的外框接地（F.G.）端子接地。

配线作业结束后，请检查接线是否存在错误。

请检查电源变化，以确保电源输入不过额定值。

在将市售的切换式调压器用于电源时，请务必将外框接地（F.G.）端子接地。

在安装部位附近使用会产生干扰的设备（切换式调压器、变频电

机等）时，请务必将设备的外框接地（F.G.）端子接地。

配线作业结束后，请检查接线是否存在错误。

位置，然后将电源・SW・通信电缆线向内插入直到控制器侧插头锁定为止。

在进行拆卸时，请将锁杆向下按到底，然后捏住插头将其拆下。此

时，请注意不要对导线施加蛮力。

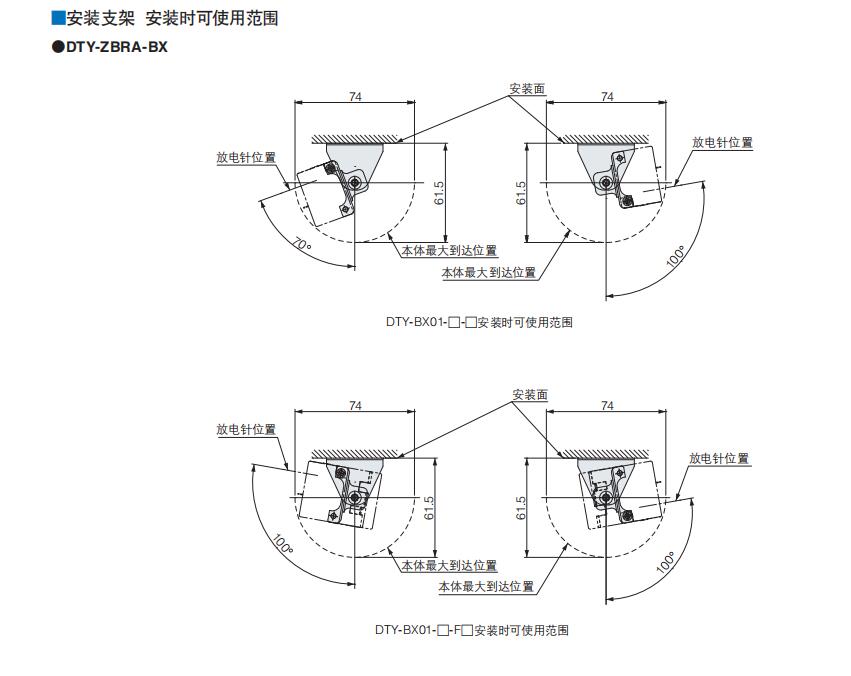

请利用附带的内六角螺栓（M3×0.5长5mm）将安装支架固定于监

视器背面的安装孔中。

拧紧扭矩请控制为0.5N・m。请将正面保护盖内侧的卡爪卡入监视器

的凹槽中。拆卸保护盖时，请握住盖罩的凸起部分将其拆下。

如需要进行稳定的电位检测，建议在电源连接后经过10分钟以上后再进行使用。

本传感器可以测量电场强弱，并计算电压值。因此，如在传感器附

近或测量物与传感器之间存在扰乱电场的物体（继电器、电磁线

圈、金属片等）的话，会对测量值产生影响，所以请予以注意。

如检测部需要清洁，请将检测部朝下，然后在压力0.1MPa以下、

距离100mm以上的状态下通过喷气来进行清洁。

电源、开关输出及监视器通信电缆一旦出现配线错误，监视器、电

位传感器都会发生损坏，因此在接通电源前请务必进行检查。

所设定的条件会被写入EEPROM中保存下来。

请注意：EEPROM存在使用寿命， 大写入次数为10万次。

监视器通信电缆在到货时，电缆与小型卡式插头未连接，请按以下进行连接。

请确保插头的外罩（导线插入部）位置高于插头本体。请勿使用外

罩与本体保持水平的插头。
